نصب چیلر به صورت مرحله ای با رعایت نکات مهم

نصب چیلر | استانداردها و الزامات | بررسی سیستم چیلرها

برای نصب چیلر توجه به استانداردها و الزمات ضروری برای محاسبه بار سرمایشی و ظرفیت چیلرها متناسب با نیاز سرمایشی مکان مورد نظر اهمیت دارد و شامل انتخاب مکان مناسب برای نصب، لوله کشی صحیح، اتصالات الکتریکی، پمپ سیرکولاسیون و جانمایی صحیح است. همچنین باید از دمای هوا، شرایط محیطی و دبی آب اطلاعات کافی داشت، زیرا توجه به این موارد در کارکرد سیستم چیلر، بهینه‌ سازی مصرف انرژی و کاهش هزینه‌ های نگهداری تاثیر گذار است.

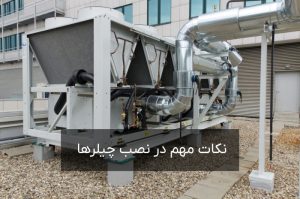

نکات مهم در نصب چیلرها

همانطور که می‌دانید انواع مختلفی از چیلر وجود دارد (چیلر تراکمی هوا خنک، چیلر تراکمی آب‌ خنک و چیلر جذبی) هرکدام از انواع چیلر نحوه نصب و راه‌ اندازی مجزا و متفاوتی با هم دارند که دانستن آن بسیار مهم است، به عنوان مثال:

• در نصب چیلر هوا خنک باید نصب قطعات مهم مانند کمپرسور، کندانسور، اواپراتور و شیر انبساط را در نظر بگیرید
  در نصب چیلر جذبی باید به قطعاتی چون ژنراتور، جاذب، اواپراتور و کندانسور توجه شود.
• در نصب چیلر تراکمی محاسبه دقیق ضریب کارایی و ظرفیت بردوتی اهمیت زیادی دارد و باید کمپرسور مناسب با نوع پروژه انتخاب شود.

با این حال برای نصب چیلرها نکات ایمنی مشترکی وجود دارد که به نوعی بدون در نظر گرفتن این نکات ایمنی بعد‌ها دچار مشکل خواهید شد. همچنین یکی از موضوعات رایج در مورد چیلرها نحوه نصب و نگهداری از آنها است. باید بدانید که چیلر یک دستگاه پیچیده‌ است و به همین خاطر فرآیند نصب و حتی نگهداری ساده‌ ای در پیش ندارید! در این راستا نیاز است که راهنما و نقشه نصب چیلر را بررسی کنید.

مقاله پیشنهادی : چیلر چیست

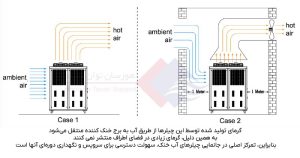

بهترین مکان برای نصب و نگهداری چیلر کجاست؟

بهترین مکان برای نصب چیلر مکانی است که دسترسی آسان برای تعمیر و نگهداری داشته باشد و از نظر تهویه مناسب باشد. این مکان باید فضای کافی برای نصب و عملکرد بهینه چیلر فراهم کند و از نظر ساختاری مستحکم و مقاوم باشد. همچنین باید از منابع حرارتی و منبع‌ های آلاینده دور باشد و جریان هوای مناسب برای خنک‌ کاری دستگاه تامین شود در نتیجه رعایت این نکات کمک می‌کند تا چیلر به‌طور مؤثر و با عملکرد بهینه کار کند و نیاز به تعمیرات و نگهداری به حداقل برسد.

بیشتر بخوانید: چیلر خانگی چیست؟ | انواع چیلر خانگی کدام است؟

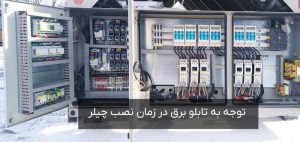

مرحله ضروری: نصب تابلو برق چیلر

نصب چیلر به دقت و توجه زیادی نیاز دارد و یکی از مراحل مهم در این فرآیند استفاده از تابلو برق مناسب است، تابلو برق با نصب کلیدهای حفاظتی و فیوزها از چیلر در برابر نوسانات برق و مشکلات ولتاژ محافظت می‌ کند و به این ترتیب عمر دستگاه را افزایش می‌ دهد.

پس از نصب تابلو برق باید مکان و سطح زیرین نصب را آماده کرد و اتصالات برقی و مکانیکی را به‌درستی برقرار کنید و لوله‌ کشی را با دقت انجام دهید. پس از این مراحل، راه‌اندازی اولیه چیلر و تست عملکرد آن ضروری است تا اطمینان حاصل شود که سیستم به‌ خوبی کار می‌کند.

مهمترین نکات ایمنی قبل از نصب چیلر

قبل از اینکه به فرآیند نصب چیلر مشغول شوید لازم است به نکات ایمنی در ارتباط با چیلر توجه کنید، بطور کلی 3 مورد اساسی قبل از نصب وجود دارد که هر زمان از این سه مورد مطمئن شدید، می‌توانید نصب چیلر را انجام دهید.

• حمل و نقل
• سطح زیرین
• سلامت قطعات

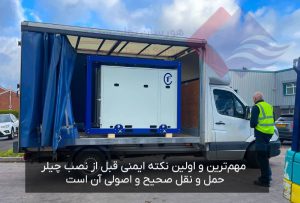

1. حمل و نقل صحیح و اصولی چیلر

مهم‌ترین و اولین نکته ایمنی قبل از نصب چیلر حمل و نقل صحیح و اصولی آن است، چیلر یک دستگاهی است که عملکرد درست آن به سلامت تمام قطعاتش (حتی کوچک‌ترین قطعه) بستگی دارد. به‌ هنگام حمل و نقل باید دقت کنید که تمام جابه‌جایی‌ ها درست و بدون هیچگونه آسیب به دستگاه انجام شود.

2. آماده سازی سطح زیرین چیلر

در ادامه باید به آماده‌ سازی سطح زیرین چیلر بپردازید، سطح زیرین چیلر باید از استحکام بالایی برخوردار باشد و هم طبق استاندارد ساخته شود. از آنجایی که چیلر یک دستگاهی بسیار سنگین است باید سطحی که بر روی آن قرار می‌ گیرد کاملا مستحکم باشد و بتواند این وزن را تحمل کند، در هنگام آماده سازی سطح زیرین سعی کنید برای آن حدود 10 الی 13 سانتی‌ متر از زمین ارتفاع ایجاد کنید همچنین اطراف دستگاه یک تا یک و نیم متر فضای خالی قرار دهید. علت فضای خالی اطراف چیلر سهولت در نصب قطعات و تعمیرات سیستم چیلر است.

3. بررسی قطعات چیلر

بررسی قطعات چیلر از دیگر اقدامات مهم پیش از نصب چیلر به حساب می‌ آید. قطعات را با پارامترهای استانداردی که باید داشته باشند بررسی کنید تا اشکالات و ایرادات احتمالی آنان را پیدا کرده و در صورت نیاز به یک متخصص و کارشناس نشان دهید.

البته سعی کنید بررسی وضعیت و مطابقت دادن قطعات با استانداردهایشان را زیر نظر یک متخصص انجام دهید زیرا آنها دانش و تجربه بیشتری برای تشخیص مشکلات و ایرادات فنی قطعات دارند.

 بیشتر بخوانید:  با کاربرد و طرز کار انواع چیلر تراکمی آشنا شوید.

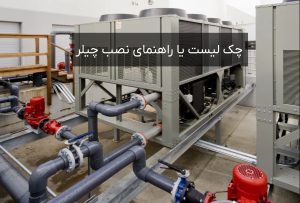

نحوه نصب چیلر به صورت گام به گام

در این بخش چک لیست یا راهنمای نصب چیلر نوشه شده است و مراحل به صورت زیر است:

1. بازرسی و پذیرش اولیه: ابتدا باید کیفیت فونداسیون بررسی شود. مهندسان عمران باید تأیید کنند که فونداسیون مناسب است.

2. تسطیح: بعد از بررسی فونداسیون، باید چیلر را به‌طور دقیق با استفاده از نقشه‌های ساختمان تراز کنید. چیلر باید در موقعیت صحیح قرار گیرد و این کار با استفاده از لیفتراک و تجهیزات خاص انجام می‌شود.

3. تراز کردن چیلر: برای تراز کردن چیلر باید از بوق‌های صاف یا شیب‌دار استفاده شود. این بوق‌ها باید طبق دستورالعمل‌های نصب چیلر قرار بگیرند.

در نصب چیلر، بوق‌های صاف و شیب‌دار به نوع لوله‌کشی و  اتصال لوله‌ها به دستگاه اشاره می کنند. این بوق‌ها که در واقع اتصالات لوله‌ای هستند، به منظور هدایت و انتقال جریان آب یا گاز به عنوان سیال، در سیستم تبریدی به کار گرفته می شوند.

بوق‌های صاف برای اتصال مستقیم لوله‌ها به یکدیگر یا به تجهیزات مختلف مانند چیلر و کندانسور به کار می‌روند. این اتصالات باعث می‌شوند که جریان سیال (آب یا گاز) بدون پیچیدگی و انحنا به راحتی جریان یابد و اصطکاک کمتری ایجاد کند. بوق‌های شیب‌دار  زمانی استفاده می‌شوند که لوله‌ها باید در زاویه خاصی قرار بگیرند تا جریان سیال به شکل بهینه و بدون افت فشار زیادی در مسیر حرکت کند.

4. پیچ‌ کردن و محکم‌ کردن: بعد از تراز کردن چیلر باید سوراخ‌های پیچ لنگر به‌طور دقیق تزریق شوند. برای این کار بتن یا ملات مناسب باید استفاده شود، به این صورت که قبل از تزریق باید سوراخ‌ها تمیز شوند و ملات باید به‌صورت لایه‌لایه پر شود.

5. نصب آهن لنت: بعد از تراز شدن چیلر، باید آهن لنت جوش داده شود. شکاف بین پایه چیلر و فونداسیون باید با بتن پر شود و آهن لنت در آن دفن شود.

6. تکمیل و تمیزکاری: سطح نهایی باید به‌طور صاف و تمیز با استفاده از ملات گچ‌کاری پر شود تا از نشت روغن و آب جلوگیری شود.

7. تست و تایید: در نهایت باید سطح چیلر با دقت اندازه‌گیری شده و چیلر با استانداردهای لازم تراز شود. (منبع: gesonchiller)

نکات ایمنی بعد از نصب چیلر باید به آن توجه کنید

از جهت تضمین و اطمینان در خصوص رعایت نکات ایمنی برای نصب چیلر تنها به موارد قبل از نصب اکتفا نکنید بلکه پس از نصب نیز نکات ایمنی وجود دارد که باید آنها را هم درنظر بگیرید. مهم‌ترین نکته‌ ای که باید پس از انجام فرآیند نصب چیلر به آن دقت کنید اتصالات دستگاه است، اتصالاتی مانند لوله‌ کشی‌ ها را بررسی کنید تا هیچ اختلالی در عملکرد دستگاه چیلر ایجاد نشود.

بیشتر بخوانید: تفاوت چیلر و داکت اسپلیت

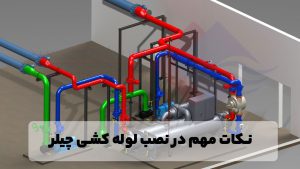

راهنمای راه اندازی و نصب لوله کشی چیلر

اهمیت راه اندازی لوله کشی چیلر، اگر بیشتر از راه‌ اندازی سایر قطعات چیلر نباشد قطعا کمتر از آن نخواهد بود! از جمله مواردی که به هنگام نصب و راه اندازی لوله کشی چیلر باید به آن توجه کنید عایق کاری مناسب لوله‌ ها است.

لوله‌ ها محل انتقال آب سرد و سرمای تبدیل شده دستگاه هستند، اگر دمای محیط اطراف (گرمای محیط) بر دمای درون لوله‌ ها اثر بگذارد می‌ تواند درصد سرمایش چیلر را کاهش دهد، برای جلوگیری از این اتفاق عایق کاری لوله کشی چیلر از اهمیت بالایی برخوردار است.

این کار (عایق کاری) دلیل دیگری نیز دارد، با این کار مانع از فرسایش لوله‌ ها در دراز مدت خواهید شد و طول عمر آن‌ ها را افزایش می‌ دهید، لوله‌ ها اگر در مجاورت هوای آزاد قرار بگیرند ممکن است دچار فرسایش شوند و در گذر زمان از کیفیت آنان کاسته شود همچنین اگر عایق کاری انجام نشود هوای گرم اطراف لوله‌ ها و هوای سرد داخل لوله‌  ها منجر به تعریق آنها می‌شود و این موضوع منجر به آسیب دیدگی و کاهش کیفیت لوله‌ ها خواهد شد.

 بیشتر بخوانید:  تفاوت چیلر هوا خنک و آب خنک

نصب و  نگهداری چیلرها در تهویه هورسان

نصب و نگهداری چیلر نیازمند توجه به جزئیات و رعایت نکات ایمنی است تا دستگاه به‌ طور موثر و بدون مشکل عمل کند، در چک لیست نصب و نگهداری چیلر، مراحل کلیدی در نصب و انتخاب مکان مناسب، استفاده از تابلو برق مناسب و انجام دقیق اتصالات برقی و مکانیکی است.

ما در تهویه هورسان با سال‌ها تجربه در زمینه طراحی، اجرا، نصب انواع چیلر، از مشاوره تخصصی برای خرید بهترین چیلر متناسب با نیاز شما تا اجرای بی نقص پروژه توسط تیم مهندسی با تجربه در کنار شما هستیم و با ارائه خدمات جامع نگهداری و پشتیبانی، آرامش خاطر شما را در طولانی مدت فراهم می‌کنیم. برای اطلاع از قیمت چیلر با کارشناسان ما در ارتباط باشید.

سوالات متداول کاربران

از پرتکرارترین سوالات که کاربران درباره نصب و تعمیر چیلرها همچنین نگهداری از این دستگاه ها از کارشناسان ما در تهویه هورسان می پرسند عبارتند از:

آیا می‌توانم چیلر را خودم نصب کنم یا باید یک حرفه‌ای استخدام کنم؟

نصب چیلر یک فرآیند پیچیده و تخصصی است که نیاز به دانش فنی و ابزارهای خاص دارد برای اطمینان از نصب صحیح و عملکرد بهینه چیلر توصیه می‌ شود که از خدمات یک حرفه‌ ای یا تکنسین متخصص استفاده کنید. نصب نادرست می‌ تواند منجر به مشکلات عملکردی و خرابی‌ های زود هنگام شود.

هزینه‌های معمول مربوط به نصب و نگهداری چیلرها چقدر است؟

هزینه نصب و نگه داری چیلر به عوامل مختلفی از جمله نوع چیلر، اندازه دستگاه، پیچیدگی نصب و مکان نصب بستگی دارد به‌طور کلی هزینه‌ های نصب شامل قیمت خود چیلر و لوازم جانبی است.

چرا نصب چیلر صحیح اهمیت دارد؟

نصب صحیح چیلر بسیار اهمیت دارد زیرا این سیستم‌ها باید به‌طور دقیق و اصولی در محل خود نصب شوند تا عملکرد بهینه داشته باشند. اگر چیلر به درستی نصب نشود، ممکن است کارایی آن کاهش یابد، مصرف انرژی بالا برود یا حتی خطرات ایمنی مانند خرابی قطعات و آسیب به دستگاه به وجود آید. همچنین نصب نادرست می‌تواند باعث مشکلاتی مانند نوسانات دما، خرابی در سیستم‌های برقی و پمپاژ و در نتیجه کاهش عمر مفید چیلر شود.
