برج خنک کننده مدار باز | مزایا و معایب

برج خنک کننده مدار باز

برج خنک‌ کننده مدار باز یک مبدل حرارتی تبخیری است که برای کاهش دمای آب از طریق تماس مستقیم با هوا انجام می شود. در این برج خنک کن، آب گرم از طریق نازل‌ های پاشش به صورت قطرات ریز در می‌آید و روی پکینگ‌ها (سطوح تبادل حرارت) توزیع می‌شود. همزمان، هوا به صورت طبیعی یا با استفاده از فن‌ها در خلاف جهت یا عمود بر جریان آب حرکت می‌کند. در این تماس مستقیم بخش کوچکی از آب (حدود ۱ تا ۳ درصد از کل حجم در گردش) تبخیر می‌شود. این تبخیر مقدار زیادی از انرژی گرمایی آب باقی‌مانده را جذب کرده و باعث کاهش چشمگیر دمای آن می‌شود. آب خنک ‌شده سپس در حوضچه پایینی جمع‌آوری می شود و دوباره به سیستم بر میگردد.

تفاوت برج کننده مدار باز با برج خنک کننده مدار بسته

به طور کلی برج های خنک کننده در دو دسته برج خنک کننده مدار باز و برج خنک کننده مدار بسته تقسیم بندی می شوند. برج خنک ‌کننده مدار بسته از یک مبدل حرارتی استفاده می‌کند که در آن سیال خنک‌ شونده در یک مسیر بسته حرکت کرده و بدون تماس مستقیم با هوا، حرارت را از دست می‌دهد. (برای اطلاعات بیشتر درباره این نوع برج ها میتوانید به صفحه مربوط به برج خنک کننده مدار بسته مراجعه کنید).

تفاوت اصلی این دو سیستم در میزان مصرف آب و نگهداری آنها است؛ برجهای مدار باز نیاز به تامین آب بیشتری دارند و در معرض رسوب ‌گیری هستند در حالی که برج ‌های مدار بسته مصرف آب کمتری داشته و در محیط‌ هایی که کیفیت آب پایین است عملکرد بهتری دارند. همچنین در برج ‌های مدار باز نیازی به ضد یخ نیست اما در مدار بسته ممکن است بسته به شرایط، استفاده از آن ضروری باشد.

کاربرد برج خنک کننده مدار باز

کولینگ تاورهای مدار باز در صنایع مختلف برای دفع حرارت و افزایش راندمان تجهیزات حرارتی مورد استفاده قرار می‌گیرند. از جمله کاربردهای این برجها در صنایع زیر میتوان نام برد:

• نیروگاه‌ های حرارتی و تولید برق
• پالایشگاه‌ های نفت و گاز
• صنایع پتروشیمی و شیمیایی
• صنایع فولاد و ریخته‌گری
• کارخانجات تولید سیمان
• صنایع غذایی و لبنیات
• کارخانجات تولید کاغذ و نساجی

 بیشتر بخوانید:  برای آشنایی با انواع کولینگ تاور به صفحه کولینگ تاور چیست مراجعه کنید.

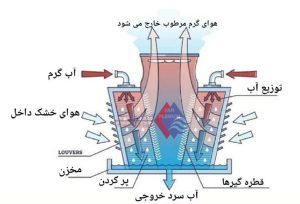

عملکرد برج خنک کننده مدار باز

عملکرد برج خنک‌کننده مدار باز بر اساس تبخیر آب و انتقال حرارت به محیط انجام می‌شود به طوری که در این سیستم، آب گرم از طریق پمپ به قسمت بالایی برج منتقل شده و توسط نازل‌ های پاششی به ‌طور یکنواخت روی پکینگ‌ها توزیع می‌شود. این پکینگ‌ها که معمولا از جنس PVC ،FRP یا فولاد ضد زنگ هستند سطح تماس آب و هوا را افزایش داده و تبادل حرارتی را تنظیم می‌کنند. در این زمان هوای محیط نیز به کمک فن‌های محوری یا سانتریفیوژ وارد برج شده و از میان پکینگ‌ها عبور می‌کند که در این مسیر خنک ‌سازی به دو روش انجام می‌شود:

در مرحله اول انتقال به صورت محسوس که در آن اختلاف دما بین آب گرم و هوای خنک باعث دفع بخشی از حرارت آب می‌شود. سپس در مرحله دوم خنک‌ سازی تبخیری اتفاق می‌افتد که در آن بخشی از آب تبخیر شده و گرمای پنهان تبخیر را از مایع باقی ‌مانده جذب می‌کند. این فرآیند، دمای آب را تا نزدیکی دمای مرطوب محیط کاهش داده که معمولا پایین‌تر از دمای محسوس هوا است.

آب خنک ‌شده در حوضچه تحتانی (Basin) برج جمع شده و دوباره وارد مدار فرایند یا سیستم تهویه مطبوع می‌شود. در این زمان هوای اشباع‌ شده از بخار آب به سمت بالای برج حرکت کرده و از خروجی هوا دفع می‌شود. برای جلوگیری از هدررفت آب، قطره‌ گیرها (Drift Eliminators) در قسمت فوقانی برج نصب شده‌اند که وظیفه آنها کاهش خروج ذرات آب معلق در هوا و به حداقل رساندن اتلاف آب است.

قطره ‌گیرها در مسیر خروج هوا قرار دارند تا از هدررفت قطرات آب جلوگیری کنند. آب خنک‌ شده در حوضچه انتهایی برج جمع‌ آوری شده و دوباره به سیستم صنعتی بازمی‌گردد تا در فرآیندهای مختلف مورد استفاده قرار گیرد. این چرخه به‌ صورت پیوسته تکرار می شود و نقش مهمی در افزایش کاهش دمای سیستم‌ های صنعتی دارد. (منبع: iqsdirectory)

انواع برج خنک کننده مدار باز

برج‌ های خنک‌ کننده مدار باز بر اساس نحوه توزیع آب، مسیر جریان هوا و طراحی ساختاری به مدل‌ های مختلفی تقسیم می‌شوند. هر نوع برج ویژگی‌ های خاصی دارد که بر اساس نیازهای صنعتی و شرایط محیطی انتخاب می‌شود.

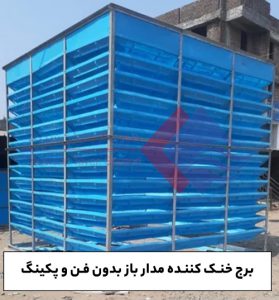

برج خنک کننده بدون فن

برج خنک ‌کننده بدون فن و بدون پکینگ، یک نوع از برج های مدار باز است که بدون استفاده از فن یا سطوح پرکننده کار می‌کند؛ در این سیستم آب از ساختار برج عبور کرده و هوای محیط وظیفه خنک ‌سازی آب را بر عهده دارد؛ همچنین این برج دارای لوورهای چوبی در دیواره‌های جانبی است که از پاشیدن آب به بیرون جلوگیری می‌کنند.

از کاربردهای برج خنک کننده بدون فن و پکینگ، بیشتر در محیط‌ هایی که آب آلوده دارند مانند پالایشگاه‌های نفت و صنایع شیمیایی مورد استفاده قرار می‌گیرد زیرا طراحی آن به‌ گونه‌ای است که می‌تواند آب حاوی ترکیباتی مانند آمونیاک، چربی، روغن و سایر آلاینده‌ها را فیلتر کند. این برج به دلیل طراحی ساده یکی از مقرون‌ به‌ صرفه ترین گزینه‌ها محسوب می‌شود و نیاز تعمیر و نگهداری با هزینه بالا ندارد.

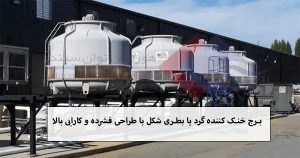

برج خنک ‌کننده گرد

برج خنک‌ کننده گرد یا بطری‌ شکل به دلیل طراحی فشرده و کارایی بالا شناخته شده است. شکل دایره‌ای آن در اندازه‌ های مختلف تولید می‌شود و باعث جریان یکنواخت هوا و انتقال بهینه حرارت می شود که این ویژگی باعث افزایش راندمان خنک ‌سازی در واحد سطح و حجم برج می‌شود.

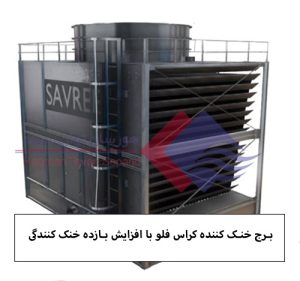

برج خنک کننده کراس فلو

برج خنک‌ کننده کراس فلو یکی از انواع برج ‌های مدار باز است که برای مصارف صنعتی مناسب است. در این مدل، هوا به صورت افقی از میان پکینگ‌ها (سطوح تبادل حرارت) عبور می‌کند در حالی که آب به صورت عمودی به سمت پایین جریان دارد. این طراحی باعث می‌شود تبادل حرارت به شکل موثر انجام شود و بازده خنک ‌کنندگی افزایش یابد.

برج خنک ‌کننده مربع یا مستطیل شکل

برج خنک ‌کننده مستطیلی یکی از مدل‌های پرکاربرد است که از فناوری جریان متقابل برای خنک ‌سازی استفاده می‌کند و مشابه برج‌های گرد است. این برج دارای لایه‌های موجدار PVC است که به بهبود انتقال حرارت کمک می‌کند.

ساختار این برج از پلاستیک تقویت‌ شده با فایبرگلاس (FRP) ساخته شده است و بخش‌های فلزی آن از فولاد گالوانیزه گرم یا فولاد ملایم هستند. این مدل در دو نوع تک‌ سلولی و چندسلولی تولید می‌شود و هم برای پروژه‌های جدید و هم برای تجهیزات موجود گزینه‌ مناسب است.

قیمت برج خنک کننده مدار باز

قیمت برج خنک ‌کننده مدار باز از 10 میلیون تومان تا 500 میلیون تومان است که این قیمت به عوامل مختلفی از جمله ظرفیت حرارتی (بر حسب تن تبرید)، نوع متریال ساخت (فایبرگلاس، گالوانیزه، بتن یا فلز ضدزنگ)، کیفیت پکینگ‌ها و میزان مقاومت در برابر خوردگی همچنین وجود سیستم‌ های کنترلی هوشمند و برند سازنده قطعات بستگی دارد. در جدول زیر قیمت تقریبی برج خنک کننده مدار باز نوشته شده است.

ما در تهویه هورسان تلاش می‌کنیم تا با ارائه محصولات با کیفیت و راهنمایی‌های تخصصی، شما را در داشتن انتخابی هوشمندانه کمک کنیم. برای کسب اطلاعات بیشتر و دریافت لیست قیمت‌های به‌روز ، با شماره‌ تماس‌های زیر ارتباط برقرار کنید یا از طریق پشتیبانی آنلاین، با ما در تماس باشید.
تلفن تماس: 56 98 73 88-021
تلفن تماس: 38 59 73 88-021

مزایا و معایب برج خنک کننده مدار باز

آگاهی از مزایا و معایب برج خنک‌ کننده مدار باز به ما کمک می‌کند تا با درک بهتری از عملکرد، هزینه‌ ها و محدودیت‌ های آن، انتخاب مناسبی داشته باشیم.

نکات مهم در خرید برج خنک کننده مدار باز

برای انتخاب و خرید برج خنک ‌کننده مدار باز باید عوامل مختلفی را در نظر گرفت تا عملکرد بهینه و هزینه‌ های عملیاتی مناسب تضمین شود.

1. بررسی دقیق ظرفیت برج خنک‌ کننده توسط متخصص

بسیاری از تولیدکنندگان برج‌ های خنک‌ کننده مدار باز این برج را بر اساس ظرفیت های مختلف عرضه می‌ کنند که در این صورت تطابق این ظرفیت با نیاز واقعی شما بسیار ضروری است. انتخاب اشتباه می‌تواند باعث کاهش راندمان حرارتی، افزایش مصرف انرژی و هزینه‌ های اضافی مانند اصلاح فونداسیون، لوله‌ کشی و تعویض پمپ شود. بنابراین مشاوره با متخصصان و انجام محاسبات مهندسی دقیق قبل از خرید، برای جلوگیری از این هزینه های اضافی لازم و ضروری است.

2. خرید برج خنک کننده مدار باز ایرانی یا خارجی؟

تولید کنندگان داخلی با استفاده از فناوری‌ جدید، برج‌ های خنک‌ کننده‌ با کیفیت، دوام بالا و قیمت مناسب عرضه می‌کنند که خدمات پس از فروش و تامین قطعات آنها نیز به‌ راحتی در دسترس است. در مقابل به دلیل محدودیت‌ های وارداتی، نمونه‌ های خارجی معتبر کمیاب بوده و تنها مدل‌ های چینی در بازار موجود هستند که تامین قطعات و خدمات آنها نیز دشوار است.

 بیشتر بخوانید:  آیا می دانید برج خنک کننده خانگی چیست و چه کاربردی دارد؟

3. بررسی خدمات پس از فروش برج خنک کننده مدار باز

هنگام خرید برج خنک ‌کننده مدار باز، بررسی خدمات پس از فروش از نکات مهمی است که تاثیر مستقیمی بر عملکرد و طول عمر دستگاه دارد. این خدمات شامل گارانتی، تامین قطعات یدکی، پشتیبانی فنی و خدمات تعمیر و نگهداری می‌شود. یک شرکت و برند معتبر باید بتواند در کوتاه‌ترین زمان ممکن مشکلات را برطرف کرده و قطعات موردنیاز را تامین کند.

اجزای اصلی برج خنک کننده مدار باز

برج خنک ‌کننده مدار باز از بخش‌های مختلفی تشکیل شده است که هر یک نقش مهمی در فرآیند خنک‌ سازی و دفع حرارت دارند.

چک لیست تعمیرات و نگهداری برج خنک کننده

تعمیرات و نگهداری کولینگ تاور مدار باز از جمله اقدامات ضروری برای افزایش عمر مفید، بهبود عملکرد آن است؛ برنامه ‌ریزی منظم برای سرویس ‌های دوره‌ای شامل بازرسی کلی سیستم، تمیزکاری، روغن‌کاری و بررسی عملکرد بخش‌های مختلف به کاهش هزینه‌های تعمیرات و افزایش طول عمر برج خنک‌کننده کمک می‌کند.

 1. بررسی و تمیز کاری دوره‌ ای

برای جلوگیری از تجمع رسوبات، لجن و رشد جلبک‌ها باید پکینگ‌ها، نازل‌ها و حوضچه آب به‌ صورت منظم بررسی و تمیز شوند زیرا رسوبات می‌توانند موجب کاهش تبادل حرارتی و افزایش مصرف انرژی شوند. بنابراین حذف آنها باعث بهبود عملکرد سیستم خواهد شد.

 2. بازبینی و تنظیم فن و الکتروموتور

فن و الکتروموتور وظیفه تامین جریان هوا را بر عهده دارند و هرگونه اختلال در عملکرد آنها می‌تواند باعث کاهش راندمان برج خنک کننده شود. تنظیم دقیق فن، بررسی بلبرینگ‌ها، روغن‌کاری قطعات و اطمینان از عملکرد صحیح تسمه‌ ها از اقدامات ضروری در این بخش است.

 3. کنترل و تنظیم سیستم توزیع آب

توزیع یکنواخت آب در برج خنک‌ کننده اهمیت زیادی دارد زیرا نازل ‌های مسدود شده یا تنظیم نادرست مسیر آب می‌توانند باعث ایجاد نقاط داغ و کاهش عملکرد برج شوند. بنابراین بررسی و تنظیم دوره‌ای سیستم توزیع آب ضروری است.

 4. بررسی و نگهداری قطره‌ گیر ها

قطره‌گیرها از هدررفت آب جلوگیری می‌کنند به طوری که خرابی قطره‌گیرها می‌تواند باعث افزایش مصرف آب و کاهش بازدهی سیستم شود. بنابراین بررسی، تمیزکاری و تعویض قطره‌گیرهای معیوب ضروری است.

 5. استفاده از مواد ضد رسوب و ضد میکروبی

کیفیت آب در عملکرد برج خنک‌ کننده تأثیر زیادی دارد. استفاده از مواد ضد رسوب و ضد میکروبی موجب جلوگیری از خوردگی تجهیزات، افزایش عمر مفید سیستم و کاهش نیاز به تعمیرات خواهد شد.

 بیشتر بخوانید:  قیمت وی آر اف vrf و کاربرد این سیستم در صنعت و ساختمان

6. تعمیر و تعویض قطعات آسیب‌ دیده

در صورت بروز نشتی یا خرابی قطعات، تعمیر یا تعویض سریع آن‌ها ضروری است تا از کاهش راندمان و افزایش مصرف انرژی جلوگیری شود. بررسی مداوم بدنه، اتصالات و قطعات مکانیکی می‌تواند از خرابی‌های بزرگ‌تر جلوگیری کند.

روش های کاهش مصرف آب در کولینگ تاور مدار باز

بهینه ‌سازی عملکرد برج خنک ‌کننده مدار باز نه ‌تنها باعث کاهش مصرف آب بلکه موجب افزایش راندمان حرارتی و کاهش هزینه‌های عملیاتی می‌شود. این امر با بهبود سیستم توزیع آب، افزایش راندمان تبخیر و جلوگیری از هدررفت آب امکان ‌پذیر است. نکاتی که در این خصوص باید توجه شود عبارتنداز:

• بهینه‌ سازی سیستم توزیع آب
• استفاده از پکینگ‌های باکیفیت، کنترل میزان تبخیر
• استفاده از تصفیه آب مناسب، بازیافت و استفاده دوباره از آب
• تنظیم سرعت فن و میزان آب ورودی برای کاهش تبخیر اضافی
• نصب سیستم اتوماسیون و بررسی عملکرد
• عایق‌ کاری و کاهش تبخیر غیرضروری، بهینه‌ سازی سرعت فن

سخن پایانی

برج‌ خنک‌ کننده مدار باز از تجهیزات اساسی در سیستم‌های تبرید و تهویه مطبوع صنعتی هستند که نقش مهمی در دفع حرارت و حفظ کارایی تجهیزات دارند. این برج‌ها با استفاده از فرآیند تبخیر آب، حرارت اضافی را از سیال جذب کرده و به محیط منتقل می‌کنند که موجب کاهش دمای آب و افزایش راندمان سیستم‌های حرارتی می‌شود. نگهداری منظم شامل کنترل کیفیت آب، جلوگیری از رسوب‌گذاری، تمیزکاری پکینگ‌ها و تنظیم جریان هوا، تاثیر مستقیم در طول برج‌ های خنک‌ کننده مدار باز دارد.

سوالات متداول کاربران

در این بخش به سوالات متداول درباره عملکرد، مزایا، معایب، نگهداری و انتخاب مناسب برج های خنک کننده مدار باز پاسخ می‌هیم تا به شما در تصمیم‌گیری بهتر کمک کنیم.

علت ایجاد رسوب در برج خنک‌ کننده چیست؟

رسوب‌ گذاری در برج خنک ‌کننده به دلیل سختی بالای آب و وجود املاح معدنی مانند کلسیم، منیزیم و سیلیس رخ می‌دهد. هنگامی که آب در اثر تبخیر مداوم غلیظ‌ می‌شود این املاح به‌ تدریج ته‌نشین شده و روی سطوح برج، به‌ ویژه پکینگ‌ها و لوله‌ها، رسوب ایجاد می‌کنند.

چرا جریان هوا در برج کاهش می‌ یابد؟

یکی از رایج‌ ترین علت‌ها گرفتگی پره‌های فن بر اثر گرد و غبار، آلودگی‌های محیطی یا رسوبات آب است. این گرفتگی باعث کاهش توانایی فن در جا به ‌جایی هوا می‌شود. همچنین خرابی الکتروموتور یا فرسودگی تسمه‌ها و یاتاقان‌ها می‌تواند باعث کاهش سرعت چرخش فن و در نتیجه کاهش جریان هوا شود.
