انواع VRF: بررسی کامل انواع سیستم های وی آر اف برای انتخاب هوشمندانه

انتخاب سیستم تهویه مطبوع برای یک پروژه ساختمانی، یکی از آن تصمیم‌های کلیدی و سرنوشت‌ساز است. این تصمیم نه تنها بر آسایش و راحتی ساکنین در سال‌های آینده اثر می‌گذارد، بلکه مستقیما روی هزینه‌های اولیه ساخت، قبض‌های سرسام‌آور برق و هزینه‌های نگهداری بلندمدت نیز تاثیر دارد. در میان انبوه فناوری‌های جدید و قدیم، سیستم‌های VRF (که مخفف Variable Refrigerant Flow است) به دلیل انعطاف‌پذیری خیره‌کننده، صرفه‌جویی چشمگیر در مصرف انرژی و قابلیت کنترل دمای هر اتاق به صورت جداگانه، به سرعت در حال تبدیل شدن به انتخاب اول معماران و سازندگان مدرن در پروژه‌های مسکونی لوکس، اداری، تجاری و هتل‌ها هستند. اما دنیای VRF، دنیایی بزرگ و پر از جزئیات فنی است. شناخت دقیق انواع VRF اولین و مهم‌ترین قدم برای یک انتخاب هوشمندانه است؛ انتخابی که سال‌ها بعد از آن راضی باشید.

در این راهنمای کاملا تخصصی از شرکت هورسان توان سپند، قصد داریم به عنوان نماینده رسمی برندهای معتبری چون TICA و هایسنس، شما را به یک سفر عمیق و کاربردی در دنیای انواع VRF ببریم. ما به زبان ساده اما دقیق نشان خواهیم داد که هر کدام از این سیستم‌ها چگونه کار می‌کنند، چه مزایا و معایبی دارند و برای چه نوع پروژه‌هایی مناسب‌تر هستند. هدف این است که فرآیند پیچیده خرید وی ار اف را برای شما شفاف کرده و به شما در گرفتن بهترین تصمیم مهندسی برای پروژه‌تان کمک کنیم.

VRF به زبان ساده یعنی چه؟

قبل از اینکه به سراغ انواع VRF برویم، بیایید خیلی سریع و ساده مرور کنیم که این سیستم اصلا چیست و چطور کار می‌کند. VRF که گاهی با نام VRV (مخفف Variable Refrigerant Volume) هم شناخته می‌شود (VRV نام تجاری ثبت شده توسط شرکت Daikin است)، یک سیستم تهویه مطبوع مرکزی اما بسیار هوشمندتر و انعطاف‌پذیرتر از سیستم‌های قدیمی است. این سیستم از یک یا چند دستگاه خارجی (که به آنها کندانسینگ یونیت می‌گویند و معمولا روی پشت بام نصب می‌شوند) تشکیل شده که به چندین دستگاه داخلی (همان پنل‌هایی که در اتاق‌ها می‌بینیم، مانند فن کویل‌های دیواری، سقفی، کاستی و کانالی) از طریق یک شبکه لوله‌کشی مسی متصل می‌شوند.

جادو و برگ برنده این سیستم در عبارت «جریان مبرد متغیر» نهفته است. برخلاف کولرهای گازی معمولی که کمپرسورشان یا با تمام قدرت کار می‌کند یا خاموش است (حالت صفر و صدی)، کمپرسورهای پیشرفته اینورتر در سیستم VRF می‌توانند سرعت خود را مانند پدال گاز یک ماشین، کم و زیاد کنند. این یعنی سیستم دقیقا به همان اندازه‌ای گاز مبرد (فریون) به هر پنل داخلی می‌فرستد که برای رساندن آن اتاق به دمای دلخواه لازم است؛ نه بیشتر و نه کمتر. این ویژگی شگفت‌انگیز، منجر به صرفه‌جویی چشمگیر در مصرف برق و کنترل دمای بسیار دقیق و دلپذیر در هر فضا به صورت کاملا مستقل می‌شود.

نکته آماری مهم: بر اساس گزارش آژانس بین‌المللی انرژی (IEA)، سیستم‌های VRF به دلیل بهره‌وری بالا و کنترل هوشمند، می‌توانند تا ۴۰٪ در مقایسه با سیستم‌های تهویه مطبوع مرکزی سنتی (مانند چیلر و فن کویل) در مصرف انرژی صرفه‌جویی کنند. این رقم خیره‌کننده، خرید وی ار اف را نه یک هزینه، بلکه یک سرمایه‌گذاری هوشمندانه و پایدار برای هر پروژه‌ای تبدیل می‌کند.

بیشتر بخوانید:‌ مقایسه سیستم vrf با چیلر

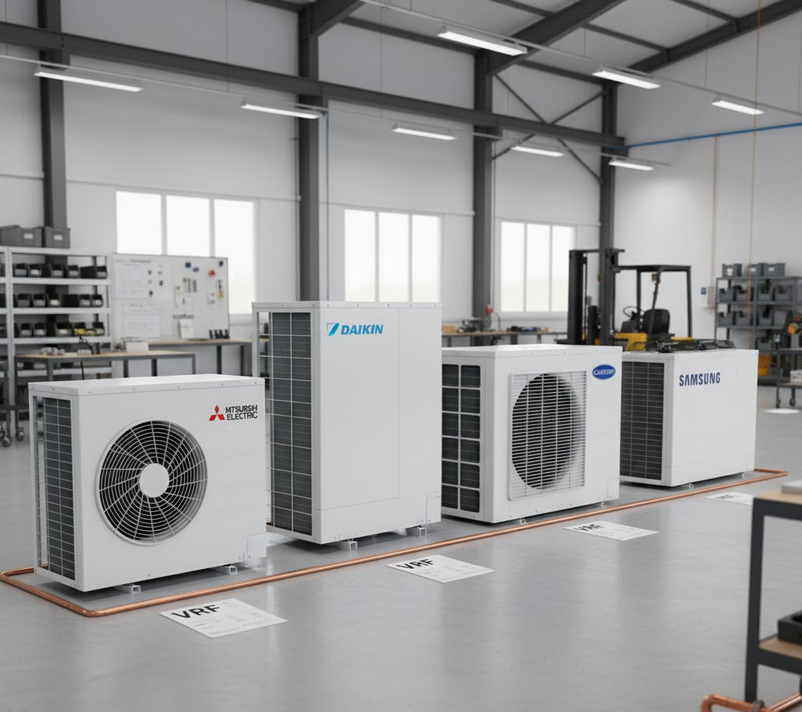

انواع مختلف سیستم‌های VRF: کدام مدل برای کدام پروژه مناسب است؟

دنیای انواع VRF را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد. درک این دسته‌بندی‌ها به شما کمک می‌کند تا مانند یک متخصص، سیستمی را انتخاب کنید که دقیقا با نیازهای پروژه شما (چه یک ویلای لوکس، چه یک برج اداری و چه یک هتل چند ستاره) مطابقت داشته باشد.

دسته اول: انواع VRF بر اساس حالت عملکرد (مهم‌ترین دسته‌بندی)

این اصلی‌ترین و مهم‌ترین دسته‌بندی در میان انواع VRF است که مستقیما بر قابلیت‌ها، پیچیدگی و البته هزینه اولیه سیستم شما تاثیر می‌گذارد.

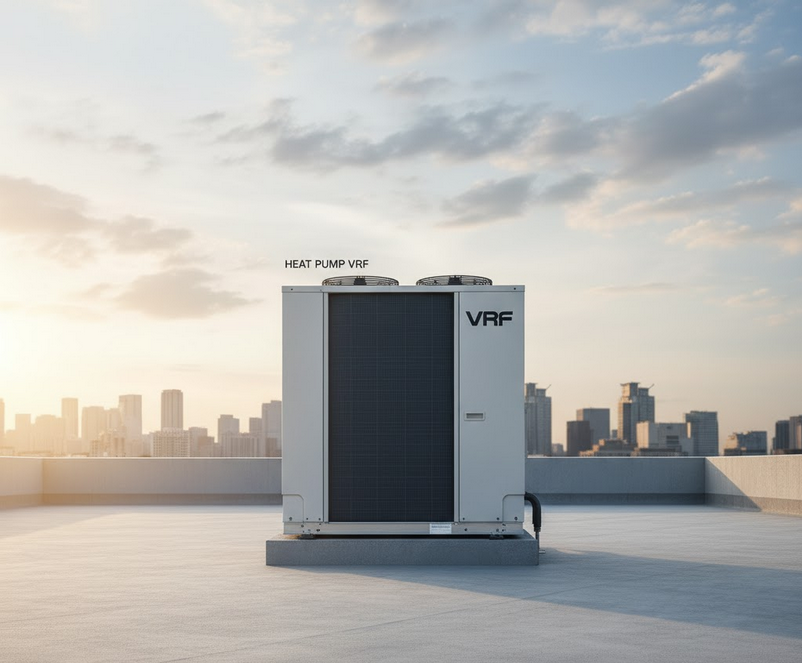

۱- سیستم پمپ حرارتی (Heat Pump VRF)

این مدل، نسخه استاندارد و رایج‌تر سیستم VRF است. در این سیستم، تمام پنل‌های داخلی که به یک دستگاه خارجی متصل هستند، باید به طور همزمان یا در حالت سرمایش کار کنند یا همگی در حالت گرمایش باشند. به زبان ساده‌تر، شما نمی‌توانید در یک اتاق کولر را روشن کنید و همزمان در اتاق کناری، بخاری را فعال نمایید.

• برای کجا مناسب است؟ این سیستم برای پروژه‌هایی با کاربری یکسان مانند ساختمان‌های مسکونی، آپارتمان‌ها، دفاتر کار با پلان باز (Open Office) و فروشگاه‌های تجاری که نیازهای دمایی تمام فضاها در یک زمان تقریبا مشابه است، یک انتخاب عالی و بسیار اقتصادی است.
• مزیت اصلی: قیمت وی ار اف در مدل هیت پمپ به دلیل ساختار ساده‌تر و استفاده از تنها دو لوله مسی اصلی (یکی برای رفت و دیگری برای برگشت مبرد)، به طور قابل توجهی پایین‌تر از مدل پیشرفته‌تر بعدی، یعنی هیت ریکاوری است.

در نتیجه، اگر پروژه شما دارای کاربری یکپارچه است و به دنبال تعادل بهینه‌ای بین کارایی بالا و هزینه اولیه منطقی هستید، سیستم هیت پمپ VRF هوشمندانه‌ترین انتخاب خواهد بود.

۲- سیستم بازیافت حرارت (Heat Recovery VRF)

این مدل، پیشرفته‌ترین، هوشمندترین و کارآمدترین نوع در میان انواع VRF است. سیستم هیت ریکاوری این قابلیت شگفت‌انگیز را دارد که به طور همزمان، سرمایش را برای یک فضا و گرمایش را برای فضای دیگر فراهم کند. اما جادوی اصلی اینجا اتفاق می‌افتد: این سیستم حرارتی را که از اتاق‌های گرم (مثلا یک اتاق کنفرانس پر از جمعیت) می‌گیرد، به جای هدر دادن و تخلیه در هوای بیرون، هوشمندانه «بازیافت» کرده و به اتاق‌های سرد (مثلا یک دفتر کار در ضلع شمالی ساختمان) منتقل می‌کند.

• برای کجا مناسب است؟ این سیستم برای پروژه‌های چندکاربری و پیچیده مانند هتل‌ها (یک اتاق ممکن است نیاز به سرمایش داشته باشد و دیگری به گرمایش)، بیمارستان‌ها، ساختمان‌های اداری با دفاتر خصوصی متعدد و ساختمان‌هایی که یک سمت آن‌ها آفتاب‌گیر و سمت دیگر سایه است، ایده‌آل و بی‌رقیب است.
• مزیت اصلی: بهره‌وری انرژی باورنکردنی. از آنجایی که سیستم از انرژی حرارتی هدر رفته برای گرمایش رایگان استفاده می‌کند، مصرف انرژی در فصول میانی سال (بهار و پاییز) به شدت کاهش می‌یابد. این یکی از مهم‌ترین نکات در بررسی مزایا و معایب سیستم VRF در مدل هیت ریکاوری است؛ شما هزینه اولیه بالاتری پرداخت می‌کنید، اما در ازای آن، یک صرفه‌جویی بلندمدت و چشمگیر در قبوض برق به دست می‌آورید.

توصیه تخصصی و کاربردی: انتخاب بین این دو مدل، یک تصمیم کلیدی در فرآیند خرید وی ار اف است که باید با دقت گرفته شود. اگرچه هزینه اولیه مدل هیت ریکاوری ممکن است ۱۵ تا ۲۰ درصد بالاتر باشد، اما در پروژه‌های بزرگ و چندکاربری، بازگشت سرمایه آن به دلیل صرفه‌جویی قابل توجه در مصرف انرژی، معمولا طی ۳ تا ۵ سال اتفاق می‌افتد و پس از آن، سود خالص برای شما خواهد بود.

دسته دوم: انواع VRF بر اساس منبع تبادل حرارت (هوا خنک در برابر آب خنک)

دستگاه خارجی سیستم VRF باید حرارتی را که از داخل ساختمان جمع‌آوری می‌کند، به یک منبع خارجی منتقل کند. این منبع می‌تواند هوا یا آب باشد که هر کدام مزایا و کاربردهای خاص خود را دارند.

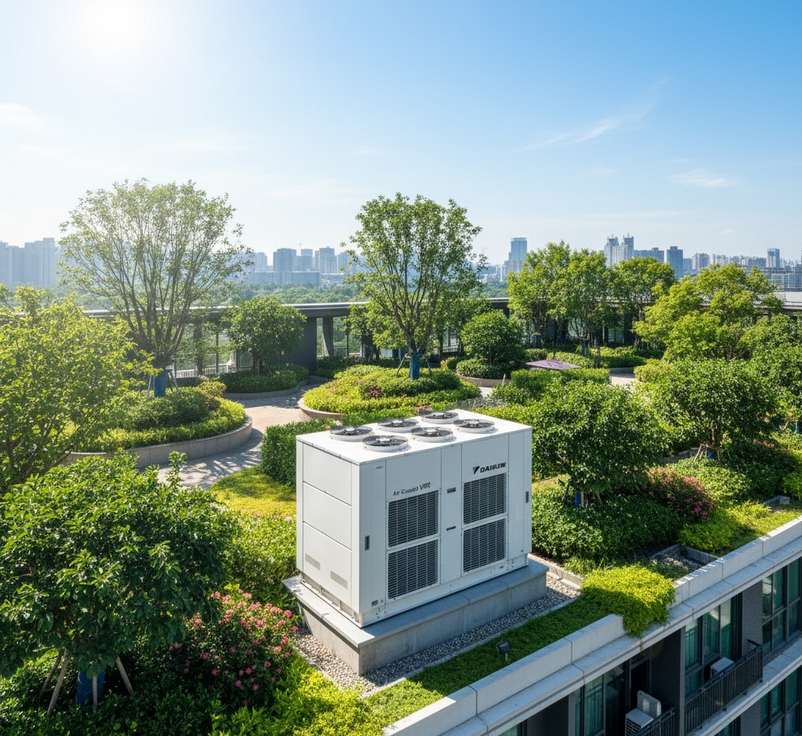

۱- سیستم وی آر اف هوا خنک (Air-Cooled VRF)

این مدل، رایج‌ترین و شناخته‌شده‌ترین نوع در میان انواع VRF در سراسر جهان است. در این مدل، دستگاه خارجی (کندانسور) که ظاهری شبیه به یونیت‌های خارجی بزرگ کولرهای گازی دارد، در فضای باز مانند پشت بام یا حیاط نصب می‌شود و با استفاده از فن‌های بزرگ، حرارت را مستقیما با هوای محیط اطراف خود تبادل می‌کند.

• مزایا: نصب بسیار آسان‌تر، عدم نیاز به تجهیزات جانبی پیچیده مانند برج خنک‌کننده، مناسب برای تقریبا تمام پروژه‌های متعارف.
• معایب: راندمان آن تا حدی تحت تاثیر دمای هوای بیرون است. در روزهای بسیار گرم تابستان یا بسیار سرد زمستان، ممکن است از راندمان آن کمی کاسته شود (هرچند برندهای معتبری مانند TICA این مشکل را تا حد زیادی برطرف کرده‌اند).

به دلیل همین سادگی در نصب و تطبیق‌پذیری بالا، سیستم هوا خنک به انتخاب اول برای اکثر پروژه‌های مسکونی، اداری و تجاری تبدیل شده است.

۲- سیستم وی آر اف آب خنک (Water-Cooled VRF)

در این مدل، دستگاه‌های خارجی بسیار کوچکتر، فشرده‌تر و بدون فن هستند و می‌توانند در داخل ساختمان (مثلا در موتورخانه، پارکینگ یا حتی سقف کاذب راهروها) نصب شوند. این دستگاه‌ها حرارت خود را به یک حلقه بسته آب (Water Loop) منتقل می‌کنند. این آب سپس توسط یک برج خنک‌کننده (در تابستان) یا یک بویلر (در زمستان) خنک یا گرم می‌شود.

• مزایا: راندمان بسیار بالا و پایدار در تمام طول سال (چون دمای آب در حلقه بسته تقریبا ثابت است و تحت تاثیر هوای بیرون نیست)، ایده‌آل برای ساختمان‌های بسیار بلند (آسمان‌خراش‌ها) که محدودیت فضا در پشت بام دارند یا نمی‌خواهند نمای ساختمان با کندانسورها پوشیده شود، عملکرد کاملا بی‌صدا در خارج از ساختمان.
• معایب: نیاز به سیستم لوله‌کشی آب، برج خنک‌کننده و بویلر که هزینه اولیه و پیچیدگی نصب و نگهداری را به شدت افزایش می‌دهد.

مقایسه سیستم VRF با چیلر در این نقطه بسیار جالب می‌شود. سیستم VRF آب خنک، از نظر ساختار کلی شباهت‌هایی به سیستم چیلر و فن کویل پیدا می‌کند، با این تفاوت کلیدی که به جای انتقال آب سرد و گرم در ساختمان، مبرد را مستقیما به پنل‌های داخلی ارسال می‌کند. این انتقال مستقیم مبرد، اتلاف انرژی کمتری داشته و راندمان تبادل حرارت را به شکل قابل توجهی افزایش می‌دهد.

دسته سوم: انواع VRF بر اساس ظرفیت و مقیاس پروژه

انواع VRF از نظر اندازه و ظرفیت نیز برای پروژه‌های مختلف، از یک ویلای کوچک تا یک مرکز خرید بزرگ، بهینه‌سازی شده‌اند.

۱- سیستم مینی وی آر اف (Mini-VRF)؛ قدرت VRF برای فضاهای کوچکتر

این سیستم‌ها نسخه‌های کوچکتر و جمع‌وجورتر VRF هستند که به طور خاص برای پروژه‌های مسکونی لوکس، ویلاها، دفاتر کار کوچک، رستوران‌ها یا فروشگاه‌های تجاری طراحی شده‌اند. یک دستگاه خارجی مینی VRF معمولا می‌تواند به ۴ تا ۹ پنل داخلی با ظرفیت‌های مختلف متصل شود.

مزایا: هزینه اولیه کمتر نسبت به سیستم‌های بزرگ VRF، ابعاد کوچکتر و وزن کمتر دستگاه خارجی که نصب آن را در فضاهای محدود ممکن می‌سازد، نصب ساده‌تر و سریع‌تر. خرید وی ار اف در مقیاس کوچک را برای کاربری‌های محدود، کاملا اقتصادی و منطقی می‌کند.

۲- سیستم VRF با ظرفیت بزرگ (Full-Size VRF)؛ راه حل پروژه‌های عظیم

این‌ها سیستم‌های مدولار و بسیار قدرتمندی هستند که برای پروژه‌های بزرگ و پیچیده مانند هتل‌ها، بیمارستان‌ها، برج‌های اداری و مراکز تجاری بزرگ طراحی شده‌اند. ویژگی کلیدی این سیستم‌ها، قابلیت «ماژولار» بودن است. یعنی چندین دستگاه خارجی می‌توانند مانند قطعات لگو به یکدیگر متصل شوند تا ظرفیت‌های بسیار بالا را پوشش داده و به ده‌ها (حتی بیش از ۶۴) پنل داخلی سرویس‌دهی کنند.

مزایا: انعطاف‌پذیری فوق‌العاده در طراحی، قابلیت پوشش پروژه‌های بسیار بزرگ و فازبندی شده، راندمان بالاتر در ظرفیت‌های بالا به دلیل مدیریت هوشمند کمپرسورها.

توصیه تخصصی و کاربردی: انتخاب بین مینی VRF و VRF فول سایز، به تعداد کل پنل‌های داخلی مورد نیاز و بار برودتی و حرارتی کل پروژه بستگی دارد. کارشناسان فنی شرکت هورسان توان سپند می‌توانند با استفاده از نرم‌افزارهای تخصصی و با یک محاسبه دقیق، بهینه‌ترین و اقتصادی‌ترین گزینه را برای پروژه شما پیشنهاد دهند.

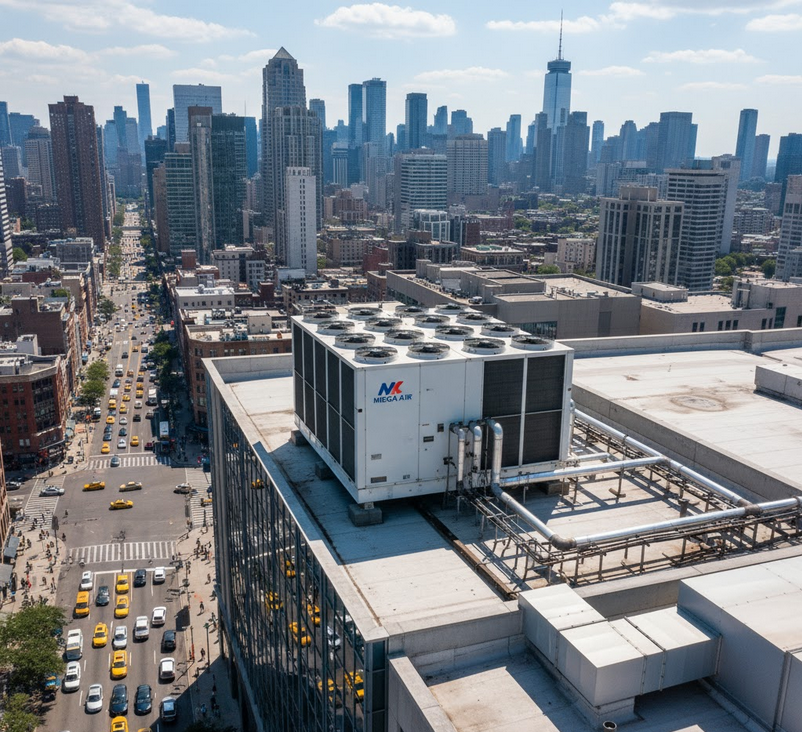

مزایا و معایب سیستم VRF: یک نگاه بی‌طرفانه و صادقانه

هر فناوری در کنار نقاط قوت چشمگیر خود، محدودیت‌ها و ملاحظاتی نیز دارد. برای یک انتخاب آگاهانه و مهندسی، باید با هر دو روی سکه به خوبی آشنا باشید.

نکته بسیار مهم: همانطور که می‌بینید، بسیاری از معایب ذکر شده، نه به خود تکنولوژی، بلکه به «نحوه اجرای آن» مربوط می‌شوند. با انتخاب یک شرکت معتبر و متخصص برای مشاوره، طراحی، تامین و اجرای سیستم، می‌توان از بروز این مشکلات جلوگیری کرد. شرکت هورسان توان سپند با داشتن تیم‌های مهندسی و اجرایی متخصص و آموزش‌دیده، تضمین می‌کند که نصب و راه‌اندازی سیستم VRF شما به بهترین و اصولی‌ترین شکل ممکن و مطابق با استانداردهای جهانی انجام شود.

نتیجه‌گیری: کدام یک از انواع VRF برای پروژه شما بهترین انتخاب است؟

در پایان مشخص شد که دنیای انواع VRF بسیار گسترده‌تر و هوشمندانه‌تر از یک انتخاب ساده است. از سیستم‌های اقتصادی و کارآمد هیت پمپ برای پروژه‌های مسکونی و اداری گرفته تا سیستم‌های فوق پیشرفته و کم‌مصرف هیت ریکاوری برای هتل‌ها و بیمارستان‌ها، برای هر نیازی یک راه‌حل مهندسی و بهینه وجود دارد.

انتخاب صحیح در میان انواع VRF یک تصمیم کاملا تخصصی و مهندسی است که باید بر اساس تحلیل دقیق نیازهای پروژه، شرایط آب و هوایی منطقه، بودجه اولیه و البته هزینه‌های بهره‌برداری بلندمدت گرفته شود. این انتخاب، تاثیری مستقیم و غیرقابل انکار بر آسایش ساکنین، ارزش نهایی پروژه شما و البته هزینه‌های جاری آن در سال‌های آینده خواهد داشت.

ما در شرکت  تهویه هورسان توان سپند، با بیش از یک دهه تجربه در زمینه مشاوره، طراحی و اجرای پیشرفته‌ترین سیستم‌های تهویه مطبوع و به عنوان نماینده انحصاری برندهای مطرح جهانی مانند TICA و هایسنس، در کنار شما هستیم. تیم مهندسین مشاور مجرب ما آماده است تا با ارائه یک تحلیل جامع، بی‌طرفانه و کاملا رایگان، شما را در فرآیند پیچیده خرید وی ار اف و انتخاب بهترین و بهینه‌ترین سیستم برای پروژه‌تان یاری کند.

برای دریافت مشاوره تخصصی رایگان و برداشتن اولین قدم به سوی یک انتخاب هوشمندانه و پایدار، همین امروز با کارشناسان ما در هورسان تماس بگیرید.

سوالات متداول (FAQ)

۱- تفاوت اصلی در مقایسه سیستم VRF با چیلر چیست؟ کدام یک بهتر است؟

هیچ «بهتر» مطلقی وجود ندارد؛ هر کدام برای پروژه‌ای مناسب هستند. تفاوت اصلی در سیال انتقال انرژی است. در سیستم چیلر، آب سرد یا گرم توسط چیلر در موتورخانه تولید شده و با پمپ به فن‌کویل‌ها در کل ساختمان ارسال می‌شود. اما در سیستم VRF، مبرد (گاز فریون) مستقیما به پنل‌های داخلی ارسال می‌شود. این انتقال مستقیم مبرد، تبادل حرارت را سریع‌تر و کارآمدتر کرده و اتلاف انرژی کمتری دارد.

۲- آیا سیستم VRF برای آب و هوای ایران (مناطق بسیار گرم یا بسیار سرد) مناسب است؟

بله، کاملا. سیستم‌های VRF مدرن از برندهای معتبری مانند TICA که توسط شرکت هورسان ارائه می‌شود، به طور خاص برای کار در شرایط دمایی بسیار سخت (از منفی ۲۰ درجه سانتی‌گراد در زمستان تا مثبت ۵۵ درجه سانتی‌گراد در تابستان) طراحی و بهینه‌سازی شده‌اند و می‌توانند عملکرد پایدار و قابل اعتمادی را در تمام نقاط ایران ارائه دهند.

۳- طول عمر مفید یک سیستم VRF چقدر است و آیا قطعات آن پیدا می‌شود؟

با نصب صحیح، سرویس و نگهداری منظم، یک سیستم VRF باکیفیت می‌تواند به راحتی ۱۵ تا ۲۰ سال عمر مفید داشته باشد. شرکت هورسان توان سپند به عنوان نماینده رسمی، تامین قطعات یدکی و خدمات پس از فروش محصولات خود را برای سال‌های طولانی تضمین می‌کند که این یکی از مهم‌ترین نکات در هنگام خرید وی ار اف است.

۴- آیا می‌توان در آینده به سیستم VRF پنل داخلی جدیدی اضافه کرد؟

این بستگی به طراحی اولیه سیستم شما دارد. در هنگام طراحی، مهندسان می‌توانند ظرفیت دستگاه خارجی را کمی بزرگتر از نیاز فعلی در نظر بگیرند (اصطلاحا Diversity Factor را لحاظ کنند) تا امکان اضافه کردن چند پنل داخلی در آینده برای شما وجود داشته باشد.

۵- هزینه سرویس و نگهداری سیستم VRF در مقایسه با سیستم‌های دیگر چگونه است؟

به دلیل پیچیدگی کمتر نسبت به یک سیستم موتورخانه مرکزی کامل (شامل چیلر، بویلر، پمپ‌ها، سختی‌گیر، منبع انبساط و…)، هزینه سرویس و نگهداری روتین VRF (مانند شستشوی فیلترها و کندانسور) معمولا پایین‌تر است. با این حال، هزینه تعمیرات تخصصی آن (در صورت بروز مشکل در قطعات اصلی) می‌تواند بالاتر باشد.
