موتورخانه چیست؟ برای هر کسی که درگیر پروژههای ساختمانی است، از مهندس و پیمانکار گرفته تا کارفرما و مدیر ساختمان، این سوال یک مفهوم کلیدی و بنیادین است. موتورخانه، فضایی فنی و متمرکز در یک ساختمان است که تجهیزات اصلی تولید و توزیع انرژی گرمایشی، سرمایشی و آب گرم مصرفی را در خود جای میدهد. به زبان سادهتر، این فضا مسئولیت تامین آسایش حرارتی تمام واحدهای یک مجموعه را بر عهده دارد.
اما چرا با وجود سیستمهای جدیدتر، هنوز هم موتورخانهها در بسیاری از پروژهها، به خصوص در مقیاس متوسط و بزرگ، به عنوان یک راهحل اصلی مطرح هستند؟ سیستم موتورخانه دقیقا از چه اجزایی تشکیل شده و طرز کار موتورخانه چگونه است؟ در این راهنمای تخصصی از شرکت مهندسی هورسان توان سپند، ما قصد داریم به صورت دقیق و کاربردی، به تمام این سوالات پاسخ دهیم. هدف ما این است که با ارائه اطلاعات فنی و عملی، به شما در درک عمیق این سیستم حیاتی و تصمیمگیریهای هوشمندانه برای پروژههایتان کمک کنیم.

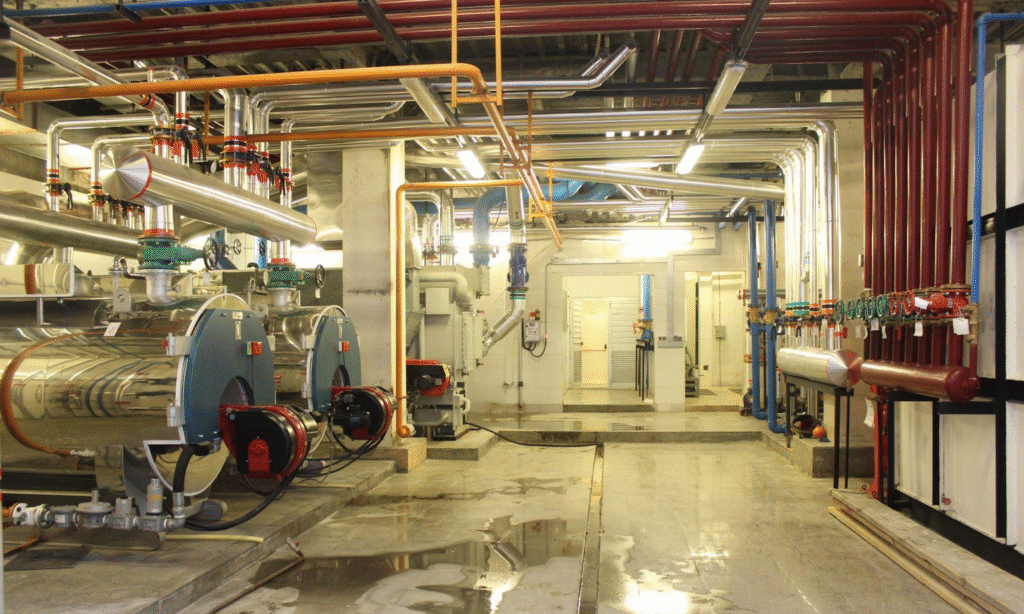

موتورخانه چیست؟ تعریفی دقیق از مرکز تاسیسات ساختمان
اگر بخواهیم یک تعریف مهندسی و دقیق ارائه دهیم، موتورخانه (Boiler Room or Mechanical Room) فضایی مشخص و ایزوله در یک ساختمان است که برای نصب و بهرهبرداری متمرکز از تجهیزات اصلی سیستمهای تاسیساتی (HVAC، آبرسانی، برق اضطراری و…) طراحی و ساخته میشود. این فضا، مرکز تولید انرژی و آسایش کل ساختمان است و وظیفه دارد گرما، سرما و آب گرم بهداشتی را از طریق یک شبکه لولهکشی به تمام نقاط ساختمان برساند.
بنابراین، پاسخ به سوال موتورخانه چیست؟ فراتر از یک اتاق پر از لوله است؛ این فضا، یک بخش مهندسیشده و حیاتی است که عملکرد صحیح آن، تضمینکننده آسایش و بهرهوری انرژی در کل مجموعه است.
چرا به موتورخانه نیاز داریم؟ مزایای یک سیستم متمرکز
ایجاد یک فضای اختصاصی به نام موتورخانه، یک انتخاب مهندسی بر پایه دلایل فنی و اقتصادی مشخص است. هدف اصلی از متمرکز کردن تجهیزات، دستیابی به مزایای زیر است:
- ایمنی بالاتر: جدا کردن تجهیزات احتراقی و پرفشار مانند دیگها و مشعلها از فضاهای عمومی و مسکونی، ریسک حوادث را به شدت کاهش میدهد.
- راندمان بهتر: تولید انرژی در مقیاس بزرگ (مثلا با یک دیگ یا چیلر مرکزی) معمولا از نظر مصرف سوخت و انرژی، بهینهتر از استفاده از تعداد زیادی واحدهای مستقل و کوچک است.
- تعمیر و نگهداری آسانتر: دسترسی متمرکز به تمام تجهیزات اصلی، فرآیند سرویسهای دورهای، بازرسیها و تعمیرات احتمالی را برای تیم فنی بسیار سادهتر و سریعتر میکند.
- کاهش آلودگی صوتی: با ایزوله کردن تجهیزات پر سر و صدا در یک فضای مشخص، از انتقال صدای کارکرد آنها به واحدهای مسکونی یا اداری جلوگیری میشود.
درک این مزایا به ما نشان میدهد که چرا موتور خانه همچنان یک بخش جداییناپذیر از طراحی تاسیسات ساختمانهای مدرن است.
انواع موتورخانه بر اساس کاربری و مقیاس پروژه
اگرچه اصول کلی کارکرد همه موتورخانهها مشابه است، اما بر اساس کاربری و اندازه پروژه، میتوان آنها را به چند دسته اصلی تقسیم کرد. شناخت این دستهبندی به درک بهتر تجهیزات مورد نیاز در هر نوع کمک میکند.
۱. موتورخانه ساختمانهای مسکونی و اداری
این رایجترین نوع موتور خانه در ایران است که در اکثر آپارتمانها و ساختمانهای اداری با ابعاد متوسط دیده میشود. وظیفه اصلی این سیستم، تامین آب گرم مصرفی (برای حمام و آشپزخانه) و آب گرم سیستم گرمایشی (برای رادیاتورها، گرمایش از کف یا فنکویلها) در فصل زمستان است. در برخی موارد، سیستم سرمایش مرکزی (چیلر) نیز در همین فضا قرار میگیرد.
۲. موتورخانه پروژههای بزرگ (تجاری، بیمارستانی، هتلها)
در این پروژهها، سیستم موتورخانه بسیار پیچیدهتر و بزرگتر است. علاوه بر سیستم گرمایشی و سرمایشی، تجهیزاتی برای تهویه مطبوع پیشرفته (هواسازها)، سیستمهای اطفاء حریق، منابع ذخیره آب اضطراری و گاهی سیستمهای برق اضطراری (دیزل ژنراتور) نیز در این فضا مستقر میشوند. طراحی این موتورخانهها نیازمند محاسبات بسیار دقیق و رعایت استانداردهای سختگیرانه است.
۳. موتورخانه صنعتی
موتورخانههای کارخانجات، پالایشگاهها و مراکز صنعتی، علاوه بر تامین سرمایش و گرمایش فضاهای اداری، وظایف دیگری نیز بر عهده دارند. تولید بخار پرفشار برای فرآیندهای صنعتی، تامین هوای فشرده و مدیریت سیالات فرآیندی، از جمله وظایف این موتورخانههای پیشرفته است. در این نوع موتورخانهها، قابلیت اطمینان (Reliability) و کارکرد مداوم، حیاتیترین فاکتور است.
نکته فنی: طراحی هر یک از این موتورخانهها نیازمند محاسبات دقیق مهندسی بر اساس استانداردهای بینالمللی مانند ASHRAE و مقررات ملی ساختمان ایران است تا از عملکرد بهینه و ایمن سیستم اطمینان حاصل شود.

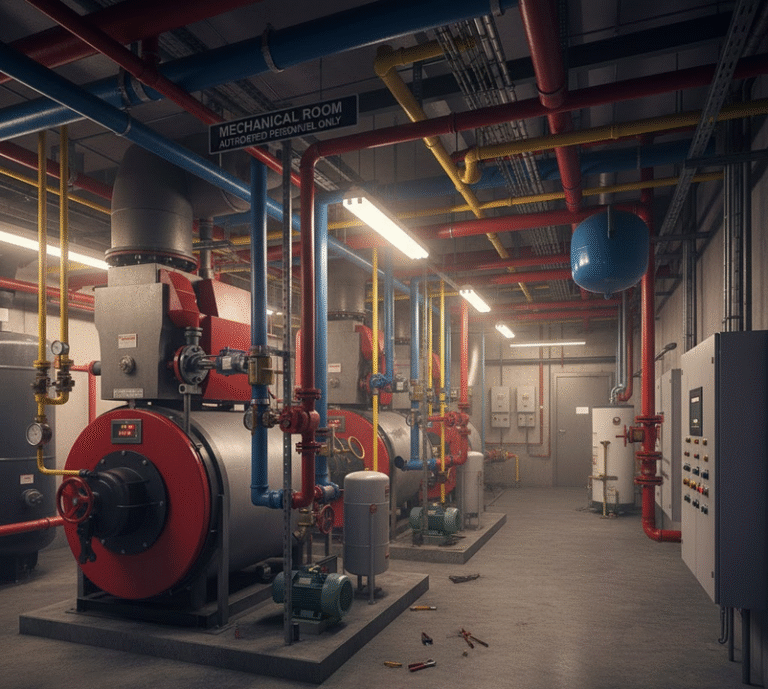

4. موتورخانه ساختمان مسکونی
در مجتمعهای مسکونی، موتورخانه فقط یک واحد فنی نیست؛ بلکه ضامن کیفیت زندگی خانوادههاست. برخلاف پکیجهای دیواری که فضای آشپزخانه یا بالکن را اشغال میکنند و خطراتی نظیر نشت گاز یا کمبود اکسیژن در محیط خانه را دارند، موتورخانه مسکونی با رویکرد «ایمنی و فضای آزاد» طراحی میشود.
تفاوتهای کلیدی در موتورخانه ساختمانهای مسکونی
در طراحی این نوع موتورخانهها، سه فاکتور حیاتی مد نظر قرار میگیرد:
-
آب گرم مصرفی نامحدود: برخلاف سیستمهای مستقل که با باز شدن همزمان دو شیر آب دچار افت دما میشوند، موتورخانه مسکونی با بهرهگیری از منابع کویلی یا دوجداره، ذخیره آب گرم بزرگی دارد که پاسخگوی مصرف همزمان چندین واحد است.
-
بهینهسازی فضای داخلی واحدها: با حذف تجهیزات گرمایشی از داخل آپارتمان، متراژ مفید واحدها افزایش یافته و دکوراسیون داخلی بدون محدودیت لولهکشیهای گاز و دودکشهای بدقواره پکیج انجام میشود.
-
تقسیم عادلانه هزینهها: امروزه با استفاده از کنتورهای حرارتی (Energy Meters) در خروجی موتورخانه برای هر واحد، میتوان هزینه سوخت و نگهداری را دقیقاً بر اساس میزان مصرف واقعی هر خانواده محاسبه کرد.
اجزای ویژه در موتورخانههای مسکونی مدرن
برای ارتقای کیفیت در پروژههای مسکونی، استفاده از تجهیزات زیر توصیه میشود:
-
پمپهای سیرکولاتور هوشمند (Inverter): این پمپها بر اساس میزان باز یا بسته بودن شیرهای رادیاتور در واحدها، دور موتور خود را تنظیم میکنند که منجر به حذف صدای “سوت” در لولهها و کاهش شدید مصرف برق میشود.
-
سیستم کنترل هوشمند موتورخانه: این سامانه با فرمان گرفتن از سنسور دمای محیط بیرون، دمای آب دیگ را تنظیم میکند. (مثلاً در روزهای آفتابی زمستان که هوا گرمتر است، خودکار دمای رادیاتورها را پایین میآورد تا از هدررفت انرژی جلوگیری شود).
ابعاد صوتی و لرزشی در محیطهای مسکونی
یکی از چالشهای اصلی در آپارتمانها، انتقال صدای موتورخانه به طبقه همکف یا اول است. در یک موتورخانه مسکونی استاندارد که توسط تهویه هورسان طراحی میشود، موارد زیر الزامی است:
-
نصب کلیه پمپها و دیگها روی شاسیهای ضد لرزه (Vibration Isolators).
-
استفاده از لرزهگیرهای لاستیکی و آکاردئونی در مسیر لولهکشی.
-
اجرای عایقبندی صوتی (آکوستیک) در سقف و دیوارهای موتورخانه.

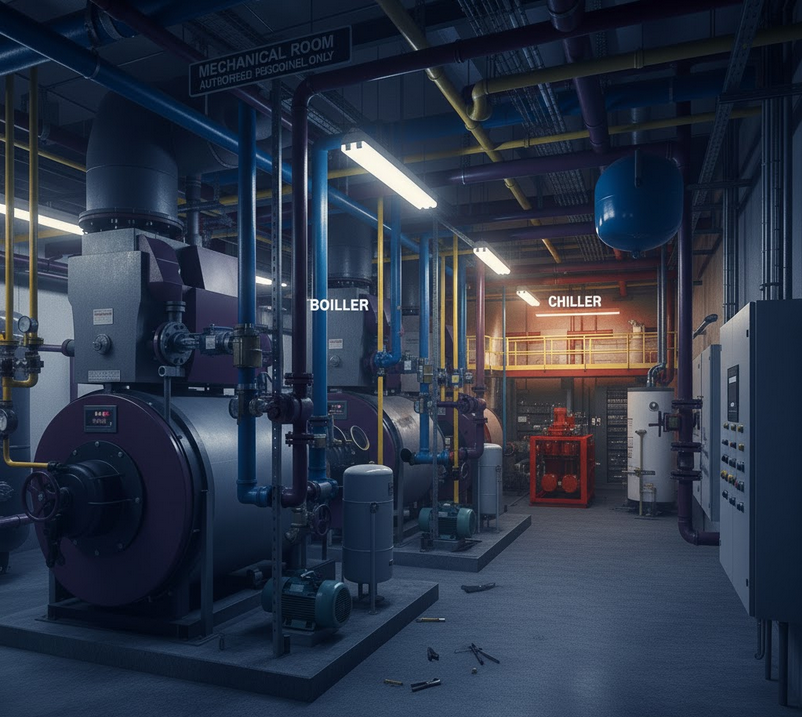

مهمترین اجزای یک موتورخانه استاندارد
یک سیستم موتورخانه از تجهیزات متعددی تشکیل شده که هماهنگ با یکدیگر کار میکنند. در ادامه، با مهمترین این اجزا و نقش آنها در طرز کار موتورخانه آشنا میشویم.
| جدول معرفی تجهیزات اصلی موتورخانه و وظایف آنها | ||
| نام تجهیزات | وظیفه اصلی | توضیحات فنی |
| دیگ (Boiler) | تولید آب گرم یا بخار داغ | اصلیترین جزء سیستم گرمایشی. معمولا از نوع فولادی یا چدنی است و با سوزاندن سوخت (گاز یا گازوئیل) در مشعل، آب را گرم میکند. |
| چیلر (Chiller) | تولید آب سرد | اصلیترین جزء سیستم سرمایش مرکزی. با استفاده از یک سیکل تبرید، گرمای آب را گرفته و آن را برای ارسال به فنکویلها یا هواسازها سرد میکند. |
| پمپ (Pump) | به گردش درآوردن آب در لولهها | وظیفه پمپاژ آب گرم یا سرد را در مدارهای گرمایشی و سرمایشی به عهده دارد تا انرژی به تمام نقاط ساختمان برسد. |
| منبع کویلی یا دوجداره | تامین آب گرم مصرفی بهداشتی | یک مخزن بزرگ که با استفاده از آب داغ دیگ، آب سرد شهری را برای مصارف بهداشتی (حمام و آشپزخانه) به صورت غیرمستقیم گرم میکند. |
| منبع انبساط (Expansion Tank) | کنترل فشار ناشی از انبساط حجمی آب | با افزایش دمای آب در سیستم بسته گرمایش، حجم آن زیاد میشود. این منبع، این افزایش حجم را جذب کرده و از بالا رفتن خطرناک فشار سیستم جلوگیری میکند. |
| سختیگیر (Water Softener) | حذف املاح و سختی آب | با حذف املاح کلسیم و منیزیم، از ایجاد رسوب در داخل دیگ، چیلر و لولهها جلوگیری کرده، راندمان انتقال حرارت را بالا برده و عمر تجهیزات را افزایش میدهد. |
| لوله و اتصالات (Piping) | شبکه انتقال آب (شریانها) | وظیفه انتقال آب گرم و سرد از موتورخانه به تمام نقاط ساختمان و بازگرداندن آن را بر عهده دارند. |
توصیه تخصصی شرکت هورسان: انتخاب صحیح ظرفیت و برند هر یک از این تجهیزات، تاثیر مستقیمی بر راندمان، طول عمر و هزینههای نگهداری سیستم موتورخانه شما دارد. مشاوره با یک تیم مهندسی مجرب قبل از خرید، از هزینههای سنگین آینده جلوگیری میکند.
طرز کار موتورخانه به زبان ساده
حالا که با اجزا آشنا شدیم، بیایید ببینیم این سیستم در عمل چگونه آسایش ما را تامین میکند.
سناریوی گرمایش (فصل زمستان)
- ترموستاتها در داخل ساختمان، نیاز به گرما را اعلام میکنند.
- مشعل دیگ روشن شده و آب داخل دیگ را تا دمای تنظیم شده (مثلا ۸۰ درجه سانتیگراد) گرم میکند.
- پمپهای سیرکولاتور، آب داغ را از دیگ به سمت رادیاتورها یا فنکویلهای داخل واحدها پمپاژ میکنند.
- آب داغ با عبور از رادیاتورها، گرمای خود را به محیط اتاق داده و سرد میشود.
- آب سرد شده از طریق لولههای برگشت، دوباره به موتورخانه و دیگ بازمیگردد تا مجددا گرم شود. این چرخه به طور مداوم تکرار میشود.
- همزمان، بخشی از آب داغ دیگ به سمت منبع کویلی هدایت میشود تا آب گرم مصرفی نیز تامین گردد.

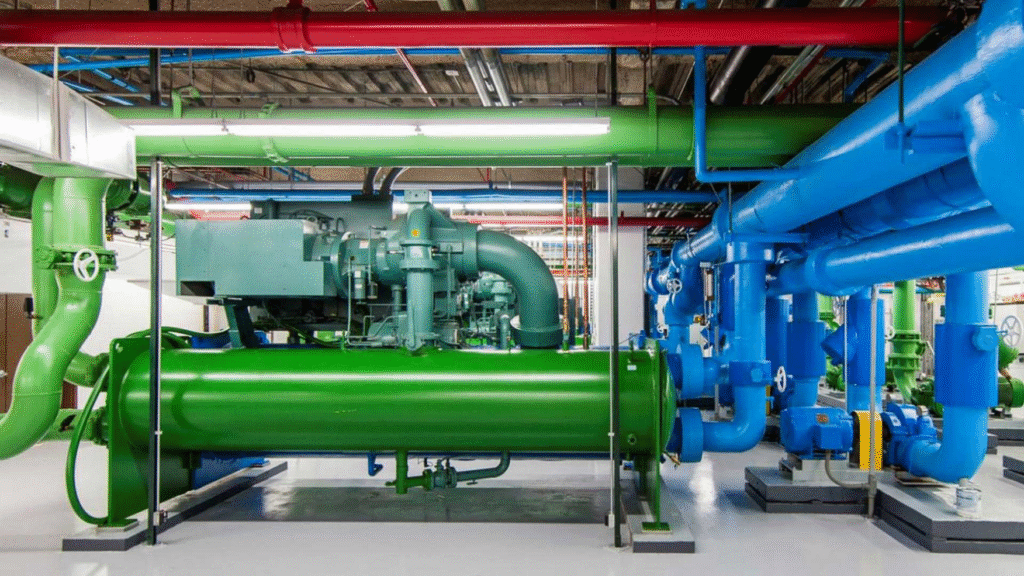

سناریوی سرمایش (فصل تابستان)
- سیستم گرمایشی (دیگ) خاموش و سیستم سرمایشی (چیلر) روشن میشود.
- چیلر، آب را تا دمای حدود ۷ درجه سانتیگراد خنک میکند.
- پمپهای مدار سرمایش، آب سرد را از چیلر به سمت فنکویلهای داخل واحدها پمپاژ میکنند.
- فنکویلها با دمیدن هوای گرم اتاق از روی کویلهای حاوی آب سرد، هوای خنک تولید میکنند.
- آب در اثر گرفتن گرمای هوا، دمایش افزایش یافته و برای سرد شدن مجدد به چیلر در موتورخانه بازمیگردد.
درک این فرآیند به ما نشان میدهد که یک موتور خانه چگونه به صورت یکپارچه و هوشمندانه، انرژی را در یک ساختمان مدیریت میکند.
اصول کلیدی در طراحی و اجرای موتورخانه استاندارد
طراحی موتورخانه استاندارد، یک فرآیند پیچیده مهندسی است که باید توسط متخصصان انجام شود. یک طراحی غیراصولی میتواند منجر به اتلاف شدید انرژی، هزینههای نگهداری بالا و عدم تامین آسایش ساکنین شود.
نکات حیاتی در طراحی و اجرا:
مکانیابی و ابعاد صحیح: موتورخانه باید در محلی با دسترسی آسان، تهویه مناسب و دور از فضاهای حساس به صدا قرار گیرد. ابعاد آن نیز باید به گونهای باشد که فضای کافی برای تعمیرات و سرویس تجهیزات در آینده وجود داشته باشد.
- محاسبات دقیق ظرفیت: ظرفیت دیگ، چیلر، پمپها و سایر تجهیزات باید بر اساس محاسبات دقیق بار حرارتی و برودتی ساختمان (بر اساس شرایط اقلیمی، نوع مصالح و کاربری) انجام شود. انتخاب تجهیزات با ظرفیت کمتر یا بیشتر از حد نیاز، هر دو منجر به مشکلات جدی در عملکرد و مصرف انرژی میشوند.
- تهویه و دودکش: موتورخانه، به خصوص بخشی که تجهیزات احتراقی در آن قرار دارند، باید دارای سیستم تهویه مناسب برای تامین هوای احتراق و سیستم دودکش استاندارد برای خروج ایمن گازهای سمی حاصل از احتراق باشد.
- ایمنی و استانداردها: رعایت تمام الزامات ایمنی، از جمله نصب شیرهای اطمینان، سیستمهای اطفاء حریق، سنسورهای نشت گاز و رعایت فواصل استاندارد بین تجهیزات طبق مقررات ملی ساختمان، الزامی و حیاتی است.
- اشتباه رایج در اجرا: یکی از بزرگترین و پرهزینهترین اشتباهات در پروژههای ساختمانی، سپردن اجرای موتورخانه به افراد غیرمتخصص و کمتجربه به منظور کاهش هزینههای اولیه است. این کار در نهایت منجر به یک سیستم ناکارآمد با هزینههای تعمیر و نگهداری سرسامآور در طول دوره بهرهبرداری خواهد شد.
یک پیشنهاد ارزشمند از هورسان: شرکت مهندسی هورسان توان سپند با بهرهگیری از مهندسین مشاور پایه یک تاسیسات، خدمات کامل طراحی و نظارت بر اجرای موتورخانه را ارائه میدهد. ما با بهینهسازی طراحی و انتخاب صحیح تجهیزات، به شما کمک میکنیم تا یک موتورخانه با بالاترین راندمان و کمترین هزینه بلندمدت داشته باشید. برای دریافت مشاوره رایگان و بازدید از پروژه خود، با ما تماس بگیرید.
نگهداری از موتورخانه: چگونه از هزینههای سنگین تعمیرات جلوگیری کنیم؟
یک موتورخانه حتی با بهترین طراحی و تجهیزات، بدون نگهداری و سرویس منظم، به سرعت دچار افت راندمان و خرابیهای پرهزینه خواهد شد. نگهداری پیشگیرانه (Preventive Maintenance)، کلید افزایش طول عمر و کاهش مصرف سوخت و برق سیستم شماست.
چکلیست ضروری نگهداری سالانه موتورخانه:
- سرویس مشعل و تنظیم دقیق شعله برای اطمینان از احتراق کامل و جلوگیری از تولید گاز خطرناک مونوکسید کربن
- رسوبزدایی دیگ و منابع کویلی برای افزایش راندمان انتقال حرارت و کاهش مصرف سوخت
- بررسی و سرویس پمپها شامل روغنکاری، بررسی کوپلینگها و اطمینان از عدم وجود نشتی
- تست عملکرد شیرهای اطمینان و کنترل فشار منبع انبساط
- بررسی و شارژ گاز چیلر (در صورت نیاز) و شستشوی کندانسور آن
- بررسی عملکرد سختیگیر و احیای دورهای رزین آن
- بازرسی کامل سیستم کنترل، ترموستاتها و سیمکشیها
نکته آماری: بر اساس گزارش دپارتمان انرژی ایالات متحده (DOE)، نگهداری منظم و پیشگیرانه سیستمهای تاسیساتی میتواند بین ۵٪ تا ۴۰٪ در مصرف انرژی صرفهجویی ایجاد کرده و احتمال خرابیهای ناگهانی و پرهزینه را به شدت کاهش دهد.
نتیجهگیری: موتورخانه، یک انتخاب مهندسی برای آسایش پایدار
در پایان این بررسی دقیق، امیدواریم به پاسخ کاملی برای سوال “موتورخانه چیست؟” رسیده باشید. موتورخانه فراتر از مجموعهای از تجهیزات مکانیکی، یک سیستم یکپارچه و مهندسیشده است که آسایش، ایمنی و بهرهوری انرژی را برای یک ساختمان به ارمغان میآورد. طراحی دقیق، اجرای اصولی و نگهداری منظم، سه رکن اصلی برای داشتن یک سیستم موتورخانه کارآمد, قابل اعتماد و اقتصادی هستند.
انتخاب تجهیزات مناسب و طراحی بهینه برای موتورخانه پروژه شما، تصمیمی است که نیازمند دانش فنی و تجربه بالاست. یک اشتباه در این مرحله میتواند سالها هزینه اضافی و دردسر برای شما و ساکنین ساختمان به همراه داشته باشد.
در شرکت مهندسی هورسان توان سپند، ما با تکیه بر دانش فنی مهندسین مشاور پایه یک و تجربه اجرای بیش از ۱۰۰ پروژه موفق، آمادهایم تا به عنوان مشاور و شریک شما، در تمام مراحل طراحی، تامین تجهیزات و نظارت بر اجرای موتورخانه پروژه شما در کنارتان باشیم. ما به شما کمک میکنیم تا با یک سرمایهگذاری هوشمندانه، به یک سیستم تاسیساتی پایدار، کارآمد و اقتصادی دست یابید.
آیا برای پروژه خود به دنبال یک راهحل تاسیساتی بینقص و بهینه هستید؟ برای دریافت مشاوره تخصصی رایگان و یک تحلیل فنی و اقتصادی دقیق، همین امروز با کارشناسان ما در تهویه هورسان تماس بگیرید و تفاوت همکاری با یک تیم حرفهای را تجربه کنید.
سوالات متداول (FAQ)
۱. موتورخانه چیست و چرا به جای پکیج از آن استفاده میشود؟
این فضا، مرکز تولید و توزیع متمرکز انرژی گرمایشی و سرمایشی برای کل ساختمان است. در ساختمانهای بزرگ، استفاده از یک سیستم مرکزی به دلیل راندمان بالاتر، دوام بیشتر تجهیزات و مدیریت آسانتر، نسبت به نصب تعداد زیادی پکیج مستقل، منطقیتر و اقتصادیتر است.
۲. آیا سیستم موتورخانه یک تکنولوژی قدیمی و از رده خارج است؟
مطلقا خیر. اگرچه مفهوم موتورخانه قدیمی است، اما تجهیزات مدرن امروزی (مانند دیگهای چگالشی، چیلر های اینورتر و سیستمهای کنترل هوشمند BMS) آن را به یک سیستم بسیار کارآمد و بهروز تبدیل کردهاند. موتورخانه همچنان بهترین راهحل برای بسیاری از پروژههای بزرگ است.
۳. آیا صدای موتورخانه ساکنین را اذیت میکند؟
اگر موتورخانه به درستی طراحی و ایزوله شود، خیر. محل ساخت موتورخانه (معمولا در زیرزمین)، استفاده از عایقهای صوتی و نصب تجهیزات روی لرزهگیرهای مناسب، از انتقال هرگونه صدا و لرزش به طبقات بالا جلوگیری میکند.
۴. عمر مفید تجهیزات یک موتورخانه چقدر است؟
با نگهداری صحیح، تجهیزات اصلی یک موتورخانه میتوانند عمر بسیار طولانی داشته باشند. دیگهای فولادی و چیلرهای تراکمی میتوانند بیش از ۲۰ تا ۲۵ سال کار کنند. پمپها و سایر تجهیزات نیز معمولا بین ۱۰ تا ۱۵ سال عمر مفید دارند.
۵. آیا میتوان موتورخانه قدیمی یک ساختمان را بهینهسازی کرد؟
بله، این یکی از بهترین سرمایهگذاریها برای کاهش هزینههای جاری یک ساختمان قدیمی است. اقداماتی مانند تعویض دیگ و مشعلهای فرسوده با مدلهای راندمان بالا، هوشمندسازی سیستم کنترل، عایقکاری لولهها و نصب پمپهای دور متغیر میتواند مصرف سوخت و برق موتور خانه شما را به طور چشمگیری (گاهی تا ۳۰٪) کاهش دهد.
