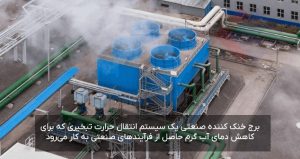

برج خنک کننده صنعتی چیست؟
برج خنک کننده صنعتی یک سیستم انتقال حرارت تبخیری است که برای کاهش دمای آب گرم و دفع گرمای اضافی با استفاده از جریان هوا و تبخیر آب در فرآیندهای صنعتی کاربرد دارد و معمولا از جنس فایبرگلاس، بتن، گالوانیزه یا استیل ساخته میشوند که هرکدام متناسب با شرایط محیطی و نوع کاربرد انتخاب میشوند. این دستگاه ها در کارخانهها و واحدهای تولیدی نقش مهمی در خنک سازی تجهیزات مختلف مانند کورههای ذوب فلزات، صنایع نیروگاهی، کارخانه ها دارد. در ادامه بیشتر به بررسی انواع برجهای خنک کننده صنعتی، نحوه عملکرد و مزایای آنها میپردازیم.
روش خنک سازی و طرز کار برج خنک کننده صنعتی
طرز کار برج خنک کننده صنعتی به ترتیب در 5 مرحله انجام میشود که در ابتدا به صورت خلاصه هر مرحله را نام برده و سپس به توضیح کامل روش کار این برج های صنعتی می پردازیم.
- در مرحله اول، آب گرم حاصل از فرآیندهای صنعتی با دمای بالا و حرارت زیاد وارد برج خنککننده میشود.
- در مرحله دوم، آب گرم در داخل برج بر روی سطوح گسترده پکینگ ها به صورت قطرات بسیار ریز پخش می شود که این عمل، سطح تماس آب با هوا را به حداکثر میرساند.
- در مرحله سوم، هوایی که توسط فن ها در جریان است، از میان قطرات آب عبور میکند و بخشی از آب تبخیر شده و حرارت خود را به هوا منتقل میکنند.
- در مرحله چهارم، هوای گرم و مرطوب حاصل از تبادل حرارت از بالای برج خارج شده و هوای خنک و خشک محیط جایگزین آن می شود.
- در مرحله پنجم، آب باقیمانده که اکنون دمای آن کاهش یافته است، در حوضچه پایین برج جمعآوری شده و دوباره به سیستم صنعتی بازگردانده میشود تا فرایند خنکسازی تکرار شود.
در برج خنک کننده صنعتی، آب داغ از تجهیزات وارد برج شده و از طریق نازلهای مخصوص به صورت قطرات ریز روی سطوح داخلی پخش میشود که این کار سطح تماس آب با هوا را افزایش داده و فرآیند خنک سازی را بهبود میبخشد. همزمان هوای خنک و خشک از پایین برج وارد شده و با عبور از میان قطرات آب، گرمای آن را جذب میکند در نتیجه بخشی از آب تبخیر شده و باعث کاهش دمای آب باقیمانده میشود. این فرآیند که خنککاری تبخیری نام دارد یکی از کارآمدترین روشها برای دفع حرارت در سیستمهای صنعتی است.
برای تقویت خنک کاری برج خنک کننده صنعتی یک فن در بالای برج نصب می شود که جریان هوای تازه را به داخل برج هدایت میکند. این جریان هوا، گرما و بخار آب را از برج خارج کرده و آب خنک شده را برای گردش دوباره در سیستم آماده میکند به این ترتیب برج خنککننده صنعتی نقش مهمی در حفظ عملکرد پایدار و بهینه تجهیزات صنعتی دارد. (منبع: deltacooling)
کاربرد برج خنک کننده صنعتی
آگاهی از کاربرد برج خنک کننده صنعتی به ما کمک میکند تا سیستم خنک کاری متناسب با نیازهای صنعتی خود را انتخاب کنیم. موارد زیر از کاربردهای برج خنک کننده صنعتی هستند:
کاربرد برج خنک کننده در صنعت نفت و گاز
فرآیند تقطیر نفت خام در پالایشگاه های نفت و گاز، یکی از مهمترین مراحل تولید محصولات نفتی است که نیاز به سیستم خنک کاری دارد. نفت خام در برج های تقطیر در چندین مرحله گرم شده و دمای آن در برخی قسمت ها حتی به بیش از 400 درجه سانتیگراد میرسد. برای جلوگیری از آسیب به تجهیزات و کنترل دما از برح خنک کننده صنعتی استفاده میشود. این برج های صنعتی خنک کن با کاهش دمای آب برگشتی از مبدل های حرارتی، امکان استفاده دوباره از آب در سیستم های پالایشگاه را فراهم می کنند.
کاربرد در صنایع فولاد و ذوب فلزات
صنایع فولاد و ذوب فلزات به دلیل فرآیندهای حرارتی سنگین نیاز به برج های خنک کننده صنعتی دارند. در مراحل مختلف تولید فولاد از جمله خطوط نورد گرم، تولید میلگرد و تیرآهن، عملیات حرارتی و احیای مستقیم آهن، دمای بالای تجهیزات و مواد باید به طور مداوم کاهش یابد تا از آسیب به ماشین آلات و کاهش راندمان تولید جلوگیری شود.
یکی از کاربردهای مهم برج های خنک کننده صنعتی، خنک کردن کوره های ذوب و واحد های تولید شمش، مفتول و پروفیل است. این سیستم ها با کاهش دمای آب برگشتی از فرآیندهای حرارتی، امکان استفاده دوباره از آب را فراهم کرده و موجب صرفه جویی در مصرف انرژی و کاهش هزینه ها می شوند.
بیشتر بخوانید: آشنایی با انواع کولینگ تاور در تهویه هورسان
کاربرد برج خنک کننده در صنایع نیروگاهی
در نیروگاه های حرارتی، کولینگ تاور صنعتی با دفع حرارت و بازیابی آب، نقش مهمی در چرخه تولید برق دارد به طوری که این نیروگاهها با استفاده از انواع سوخت مانند گاز طبیعی، زغال سنگ، نفت یا انرژی هسته ای، آب را به بخار فوق گرم تبدیل کرده و از آن برای چرخاندن توربین و تولید برق استفاده میکنند. این برجها با خنک سازی بخار خروجی از توربین در کندانسور، آن را به آب تبدیل کرده و به چرخه بازمیگردانند که موجب افزایش بازده و کاهش مصرف آب میشود.
متعادل کردن دمای انواع چیلر آبی و جذبی در کارخانه ها
برج های خنک کننده در کارخانه ها برای دفع حرارت و متعادل سازی دمای چیلر آبی و جذبی استفاده میشود. در چیلر آبی، گرمای کندانسور از طریق برج خنک کننده منتقل شده و چرخه تبرید حفظ میشود و در چیلر جذبی نیز برج خنک کننده گرمای ژنراتور و کندانسور را دفع کرده و عملکرد سیستم را بهینه میکند.
بیشتر بخوانید: برج خنک کننده خانگی چیست؟
انواع برج خنک کننده صنعتی
برج خنک کننده صنعتی مدار باز و مدار بسته از انواع کولینگ تاورهای صنعتی هستند که هر کدام دارای طرز کار متفاوت هستند. در ادامه به بررسی هر یک از این موارد میپردازیم:

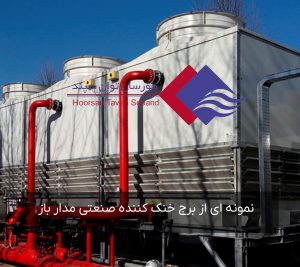

برج خنک کننده صنعتی مدار باز
برج خنک کننده مدار باز سیستمی است که در آن، آب گرم مستقیما با هوا تماس پیدا میکند تا گرما را دفع کند. در این فرآیند بخشی از آب تبخیر شده و دمای باقی مانده کاهش مییابد. آب خنک شده سپس در سیستم به گردش در میآید و دوباره برای خنک سازی تجهیزات استفاده میشود.
برج خنک کننده صنعتی مدار بسته
برج خنک کننده مدار بسته، سیستمی برای دفع گرما است که در آن آب خنک شده مستقیما با هوای داخل برج تماس ندارد و این سیستم در یک مدار بسته کار میکند و از ورود آلودگی های محیطی به آب جلوگیری میشود. در این نوع برج خنک کننده، یک مبدل حرارتی اضافی برای انتقال گرما استفاده میشود که برخلاف برج های مدار باز که در آن، آب و هوا مستقیما با هم در تماس هستند.
در برج های مدار بسته، گرما از طریق لوله ها یا مبدل های حرارتی صفحه ای منتقل میشود. این روش باعث افزایش راندمان و کاهش رسوب و خوردگی در سیستم میشود.
بیشتر بخوانید: کاربرد برج خنک کننده مدار بسته | برج خنک کننده مدار باز
خرید و قیمت برج خنک کننده صنعتی
برای خرید برج خنک کننده صنعتی باید عواملی مانند ظرفیت، نوع برج، مشخصات فنی و بودجه را در نظر گرفت، قیمت این تجهیزات بسته به مدل و ظرفیت متفاوت است؛ به عنوان مثال برج های خنک کننده فایبرگلاس مکعبی با ظرفیت 20 تن تبرید حدود 27 میلیون تومان و با ظرفیت 150 تن تبرید حدود 103 میلیون تومان قیمت دارند. همچنین برجهای فایبرگلاس مدور با ظرفیت 10 تا 800 تن تبرید بسته به مشخصات، قیمتی بین 20 تا 275 میلیون تومان دارند.
برای اطلاع از قیمت دقیق برج خنک کنده صنعتی با کارشناسان ما در تهویه هورسان تماس بگیرید.
مزایا و معایب برج خنک کننده صنعتی
برج های خنک کننده صنعتی در کنار مزایای متعدد مانند افزایش راندمان سیستمهای صنعتی، دارای معایبی هستند که بسته به نوع و شرایط آنها مورد توجه قرار می گیرند.
| مزایای برج خنک کننده صنعتی | معایب برج خنک کننده صنعتی |
| مصرف انرژی کم تر در مقایسه با سایر روشهای خنک سازی | تولید بخار و احتمال ایجاد مشکلات محیط زیستی در برخی مناطق |
| افزایش طول عمر تجهیزات صنعتی با جلوگیری از داغ شدن بیش از حد | تأثیرپذیری عملکرد از شرایط محیطی مانند دما و رطوبت هوا |
| کاهش هزینههای عملیاتی در طولانی مدت | مصرف بالای آب |
| امکان استفاده در صنایع متنوع | احتمال تشکیل رسوب و نیاز به تصفیه مداوم آب |
هزینه نصب و تعمیر برج خنک کننده صنعتی
هزینه نصب و تعمیر برج خنک کننده صنعتی به عوامل مختلفی بستگی دارد که مهمترین این عوامل عبارتند از:
- نوع عملکرد سیستم
یکی از مهمترین عوامل نوع عملکرد سیستم است. برای مثال برج های خنککننده مکانیکی (دارای فن) به دلیل نیاز به تجهیزات بیشتر، هزینه نصب بالاتری نسبت به مدلهای طبیعی (بدون فن) دارند. استفاده از فن، موتور و سیستمهای کنترلی باعث افزایش هزینههای اولیه و نگهداری میشود.
- جنس بدنه
متریال مورد استفاده در ساخت بدنه برج خنککننده بر هزینه نصب و تعمیر آن تأثیرگذار است برای مثال برجهای ساختهشده از فایبرگلاس، فولاد گالوانیزه یا بتن هرکدام ویژگیهای خاص خود را دارند و هزینههای متفاوتی برای نصب و نگهداری دارند.
- ظرفیت برج خنککننده
ظرفیت برج خنککننده نیز عامل دیگری است که هزینه نصب و تعمیر برج خنک کننده را تغییر میدهد. هرچه ظرفیت سیستم بالاتر باشد نیاز به تجهیزات قویتر و فضای بیشتری برای نصب خواهد داشت که در نهایت بر قیمت تمام شده تاثیر میگذارد.
بیشتر بخوانید: آیا میدانید چیلر چیست و برج خنک کننده در کنار این سیستم سرمایشی چه وظیفه ای بر عهده دارد؟
سخن پایانی
برج خنک کننده صنعتی یکی از تجهیزات مهم در صنایع مختلف است که با کاهش دمای سیالات، عملکرد بهینه تجهیزات و ماشین آلات را فراهم میکند. این سیستمها در انواع مختلف و با مکانیزمهای متفاوت طراحی شدهاند تا متناسب با نیازهای صنعتی و شرایط محیطی مورد استفاده قرار گیرند.
مجموعه تهویه هورسان با ارائه خدمات مشاوره، طراحی و اجرای سیستمهای تهویه مطبوع در پروژههای تجاری، اداری، صنعتی و بیمارستانی فعالیت دارد. این شرکت با واردات و تأمین تجهیزات از برندهای معتبر، محصولات باکیفیت و مقرونبهصرفه عرضه میکند برای کسب اطلاعات بیشتر میتوانید با ما تماس بگیرید.
سوالات متداول کاربران
بسیاری از افراد هنگام خرید یا استفاده از برج خنک کننده صنعتی با سوالاتی درباره نوع مناسب برج خنک کننده، میزان مصرف آب و انرژی، هزینههای نگهداری و تفاوت بین مدلها روبه رو میشوند. در ادامه به پرتکرارترین سوالات درباره برج های خنک کننده صنعتی پاسخ می دهیم.
1. چرا برج خنک کننده دچار رسوب گذاری می شود؟
رسوب گذاری در برج خنک کننده صنعتی به دلیل سختی بالای آب و املاح معدنی مانند کلسیم و منیزیم رخ میدهد. با تبخیر آب، این مواد غلیظ شده و بهمرور روی پکینگها، نازلها و سطوح داخلی برج تهنشین میشوند. برای جلوگیری از این مشکل، استفاده از سیستمهای تصفیه آب و مواد ضد رسوب توصیه میشود.
2. اختلاف دمای ورودی و خروجی در برج خنک کننده صنعتی چقدر است؟
اختلاف دمای آب ورودی و خروجی در برج خنککننده معمولا بین 5 تا 10 درجه سانتیگراد است اما این مقدار بسته به شرایط عملکرد، نوع برج، دمای محیط و میزان بار حرارتی سیستم میتواند متغیر باشد.
