در پاسخ به سوال «طرز کار چیلر تراکمی آب خنک چگونه است؟» باید گفت که عملکرد این سیستم بر پایه سیکل تبرید تراکمی استوار است. مبرد به صورت گاز وارد کمپرسور شده، متراکم و داغ می‌شود. سپس به کندانسور می‌رود و حرارت خود را به آبی که از برج خنک‌کننده می‌آید، پس می‌دهد تا به مایع تبدیل شود. این مایع پرفشار پس از عبور از شیر انبساط و افت فشار شدید، وارد اواپراتور می‌شود؛ جایی که مبرد با جذب گرمای آب در گردشِ ساختمان (مثلاً کاهش دما از ۱۲ به ۷ درجه سانتی‌گراد)، آن را خنک کرده و مجدداً به گاز تبدیل می‌شود تا چرخه دوباره آغاز گردد. شناخت دقیق این چرخه نه تنها برای نگهداری، بلکه برای یک تصمیم‌گیری آگاهانه هنگام خرید چیلر تراکمی آب خنک و انتخاب ظرفیت مناسب برای پروژه شما ضروری است.
طرز کار چیلر تراکمی آب خنک چگونه است؟
درک دقیق نحوه کار چیلر تراکمی برای بهره‌برداری بهینه از سیستم‌های تهویه مطبوع مرکزی ضروری است. اساس کار چیلر بر مبنای انتقال حرارت از یک محیط به محیط دیگر طراحی شده است. در سیستم‌های آب خنک، این گرمای جذب شده از ساختمان، در نهایت از طریق برج خنک‌کننده به هوای آزاد دفع می‌شود. این چرخه مداوم، آب سرد مورد نیاز برای هواسازها و فن‌کوئل‌ها را با بالاترین راندمان تامین میکند.
مراحل کار چیلر تراکمی آب خنک از شروع تا تولید سرمایش

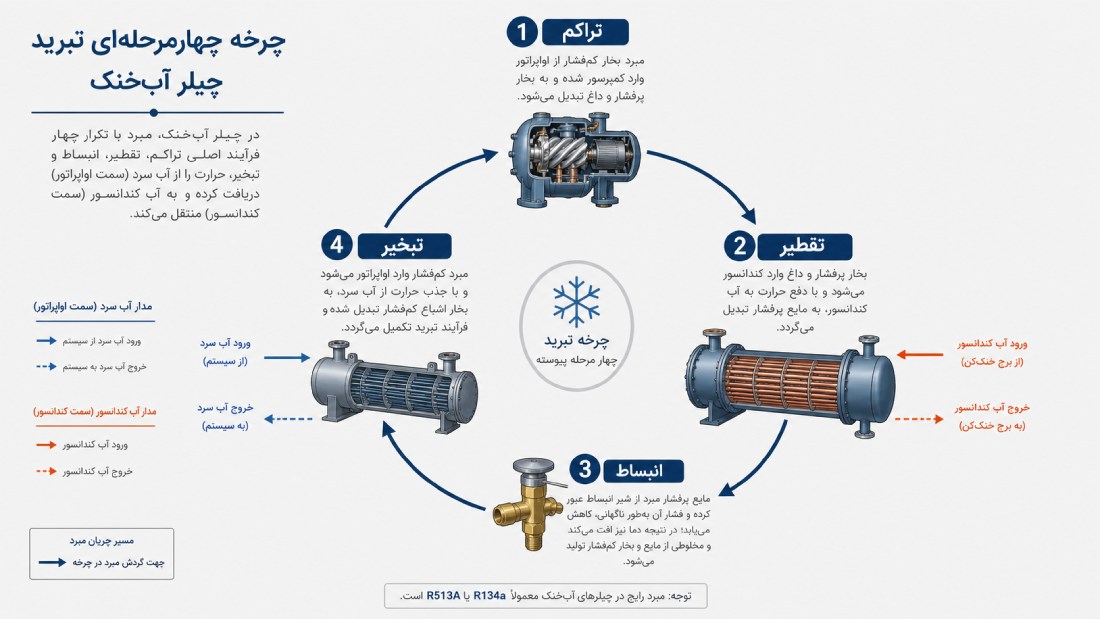

برای درک بهتر طرز کار چیلر تراکمی آب خنک، باید سیکل تبرید را به چهار مرحله اصلی تقسیم کنیم. این مراحل در تمامی تجهیزات برودتی مشابه هستند، اما مقیاس و نوع دفع حرارت در چیلر تراکمی صنعتی تفاوت ایجاد میکند.
- تراکم (Compression): گاز مبرد کم‌فشار توسط کمپرسور مکیده شده و به گاز پرفشار و داغ تبدیل می‌شود.
- تقطیر (Condensation): مبرد داغ در کندانسور، گرمای خود را به آبِ برج خنک‌کننده می‌دهد و به مایع تبدیل می‌شود.
- انبساط (Expansion): مایع مبرد با عبور از شیر انبساط، با افت فشار ناگهانی روبرو شده و دمای آن به شدت کاهش می‌یابد.
- تبخیر (Evaporation): مبردِ سرد، گرمای آبِ مدار سرمایش را در اواپراتور جذب کرده، تبخیر می‌شود و مجدداً به کمپرسور بازمی‌گردد.
تکرار مداوم و بی‌وقفه این چرخه ترمودینامیکی، راز اصلی عملکرد پایدار چیلر تراکمی و تضمین‌کننده تامینِ پیوسته آب سرد است.
مقاله پیشنهادی : دستگاه چیلر چیست
نقش کمپرسور در عملکرد چیلر تراکمی آب خنک
کمپرسور قلب تپنده در ساختمان چیلر تراکمی است. وظیفه اصلی این قطعه، ایجاد اختلاف فشار در مدار مبرد است تا جریان سیال در سیستم تضمین شود. بدون عملکرد صحیح کمپرسور، مبرد نیروی لازم برای حرکت به سمت کندانسور و ادامه چرخه را نخواهد داشت. بسته به ظرفیت سیستم، از کمپرسورهای اسکرال، اسکرو، پیستونی یا سانتریفیوژ استفاده می‌شود.
عملکرد کندانسور آب خنک در دفع حرارت
کندانسور چیلر تراکمیِ آب خنک، معمولاً از نوع پوسته و لوله (Shell and Tube) است. مبرد داغِ خروجی از کمپرسور وارد پوسته شده و آبی که از سمت برج خنک‌کننده می‌آید، درون لوله‌ها جریان دارد. در این تبادل حرارتی، مبرد تقطیر شده و آبِ کندانسور گرم می‌شود. سپس این آبِ گرم به برج خنک‌کننده پمپ می‌شود تا حرارت خود را به اتمسفر دفع کند.
وظیفه شیر انبساط در چرخه سرمایش چیلر
شیر انبساط (Expansion Valve) مرز بین بخش فشار بالا و فشار پایین در عملکرد چیلر است. این قطعه، مقدار دقیق مبرد ورودی به اواپراتور را کنترل میکند. با عبور مبرد مایع از روزنه کوچک شیر انبساط، بخشی از آن به سرعت تبخیر شده (Flash Gas) و باعث افت شدید دمای مبرد باقیمانده می‌شود تا برای جذب گرما آماده گردد.
نحوه عملکرد اواپراتور در تولید آب سرد
اواپراتور چیلر تراکمی محل اصلی تولید برودت است. در این مبدل حرارتی، آب گرم بازگشتی از ساختمان درون لوله‌ها و مبردِ بسیار سرد درون پوسته (یا بالعکس) جریان دارد. مبرد با جذب گرمای آب، تبخیر می‌شود. در نتیجه، دمای آبِ سیستم سرمایش کاهش یافته و توسط پمپ‌ها مجدداً به سمت هواسازها و مصرف‌کننده‌ها ارسال می‌شود.

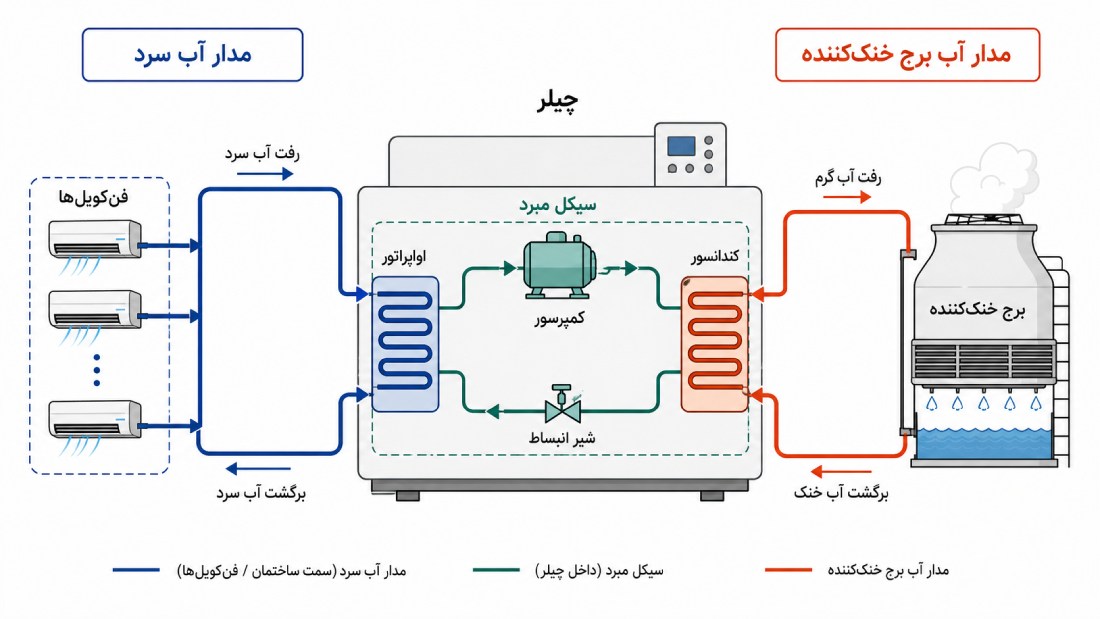

مسیر گردش آب در چیلر تراکمی آب خنک
مدار اول (Chilled Water) مسیر بسته بین اواپراتور و فن‌کوئل‌های داخل ساختمان است. طراحی و اجرای صحیح لوله کشی چیلر در این مدار اهمیت زیادی دارد، زیرا قطر لوله‌ها، مسیر رفت‌وبرگشت و دبی آب باید متناسب با ظرفیت دستگاه و نیاز مصرف‌کننده‌ها انتخاب شود. مدار دوم (Condenser Water) مسیر باز بین کندانسور و برج خنک‌کننده است که وظیفه دفع حرارت سیستم را بر عهده دارد
تفاوت عملکرد چیلر تراکمی آب خنک با هوا خنک
نحوه کار چیلر صنعتی هوا خنک و آب خنک در بخش کمپرسور و اواپراتور یکسان است؛ اما اگر برایتان سوال است که انواع چیلر صنعتی چیست؟ باید گفت که به‌طور کلی به دو دسته تراکمی و جذبی تقسیم می‌شوند. در حالی که چیلرهای تراکمی با برق کار می‌کنند، ممکن است بپرسید چیلر جذبی چیست؟ این دستگاه‌ها از منابع حرارتی برای ایجاد برودت استفاده می‌کنند. اما تفاوت اصلی در مدل‌های تراکمی، نحوه دفع حرارت کندانسور است که آگاهی از این تفاوت‌ها به انتخاب هوشمندانه‌تر سیستم کمک میکند.
| ویژگی | چیلر آب خنک | چیلر هوا خنک |
| روش دفع حرارت | برج خنک‌کننده و تبخیر آب | فن‌های دمنده و جریان هوای محیط |
| راندمان (COP) | بسیار بالا (به دلیل دمای حباب مرطوب) | متوسط (وابسته به دمای حباب خشک) |
| مصرف آب | دارد (تبخیر در برج خنک‌کننده) | ندارد |
| محل نصب | موتورخانه داخلی | فضای باز (پشت بام یا حیاط) |
| هزینه نگهداری | بالاتر (نیاز به سختی‌گیری آب و سرویس برج) | پایین‌تر |
بنابراین، درک این تفاوت‌های کلیدی نشان می‌دهد که صرفاً توجه به راندمانِ اولیه سیستم کافی نیست؛ بلکه برای یک سرمایه‌گذاری موفق و اقتصادی، باید هزینه‌های سرویس و نگهداری و همچنین زیرساخت‌های محل نصب را نیز به عنوان وزنه‌های سنگین در کفه ترازوی انتخاب خود قرار دهید.
عوامل موثر بر عملکرد صحیح چیلر تراکمی آب خنک
برای اینکه طرز کار چیلر تراکمی آب خنک با بالاترین راندمان انجام شود، انجام صحیح محاسبه تن تبرید متناسب با بار ساختمان اولین قدم است. همچنین، نصب چیلر به صورت مرحله ای با رعایت نکات مهم، ضامن عمر مفید دستگاه خواهد بود. علاوه بر این، کنترل دقیق پارامترهای زیر، تضمین‌کننده عملکرد اقتصادی دستگاه است:
- کیفیت آب ورودی و کنترل رسوب‌گذاری: آبِ در گردشِ برج خنک‌کننده باید از نظر میزان سختی و املاح محلول بررسی شود. ایجاد کوچک‌ترین لایه رسوب در لوله‌های مسی کندانسور، دقیقاً مانند یک عایق حرارتی عمل کرده و ضریب انتقال حرارت را به شدت افت می‌دهد؛ در نتیجه، کمپرسور برای جبران این افت باید زمان بیشتری کار کند که به معنای افزایش مصرف برق است.
- اهمیت راه‌اندازی اصولی در ابتدای فصل: نحوه راه اندازی چیلر تراکمی پیش از شروع فصل گرما، صرفاً روشن کردن دستگاه نیست! بررسی هیتر روغن (کارتل) پیش از استارت، تست سلامت شیرهای برقی، بررسی تابلو برق و اطمینان از عملکرد صحیح پمپ‌های سیرکولاتور، از حیاتی‌ترین اقدامات برای جلوگیری از شوک به کمپرسور محسوب می‌شوند.
- تنظیم دقیق شارژ مبرد (گاز فریون): میزان گاز مبرد در سیکل تبرید باید با دقت بسیار بالا و بر اساس پارامترهای مهندسیِ «سوپرهیت» و «ساب‌کولینگ» تنظیم شود. شارژ کمتر یا بیشتر از حد استاندارد، نه تنها سیکل تبرید را از بالانس خارج میکند، بلکه باعث کاهش شدید ظرفیت برودتی و آسیب‌های جبران‌ناپذیر مکانیکی می‌شود.
- تاثیر اقلیم و دمای حباب مرطوب (Wet Bulb): از آنجا که برج‌های خنک‌کننده بر اساس تبخیر آب کار می‌کنند، رطوبت نسبی و دمای مرطوب محیط جغرافیایی مستقیماً روی عملکرد آن‌ها تاثیر می‌گذارد. هرچه هوای منطقه خشک‌تر و دمای مرطوب پایین‌تر باشد، آب با دمای کمتری به کندانسور برمی‌گردد و راندمان کلی سیستم (COP) افزایش می‌یابد. به همین دلیل است که چیلرهای آب‌خنک در مناطق شرجی (مثل نوار ساحلی جنوب یا شمال کشور) بازدهی مناسبی ندارند.
- سرویس‌های دوره‌ای و نگهداری کندانسور: برنامه‌ریزی منظم برای شستشوی فیزیکی یا اسیدشوییِ اصولی کندانسور (توسط تکنسین مجرب) و بررسی مداوم سیستم تصفیه آب (سختی‌گیر رزینی)، دستگاه را همیشه در شرایط ایده‌آلِ ترمودینامیکی نگه می‌دارد.
همان‌طور که می‌بینید، حفظ بالاترین راندمان در طرز کار چیلر تراکمی آب خنک یک فرآیند کاملاً به‌هم‌پیوسته است و غفلت از هر یک از این پارامترها می‌تواند کل سیکل تبرید را با افت شدید برودت مواجه کند.
مقاله پیشنهادی : جدول انتخاب چیلر
مقاله پیشنهادی : چیلر اسکرو چگونه کار میکند

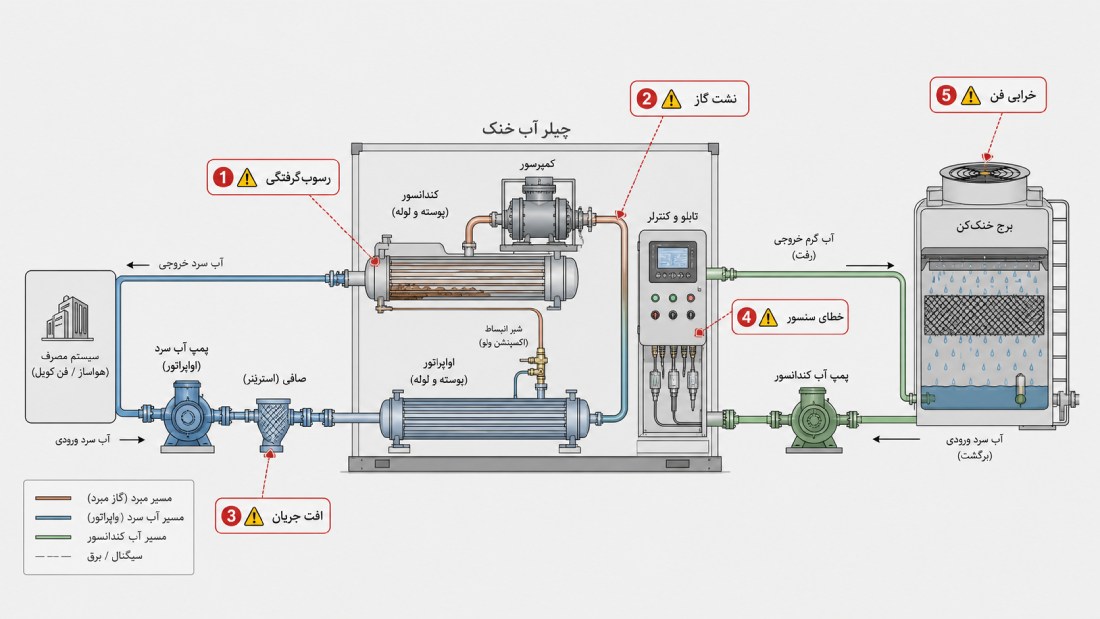

مشکلات رایج در عملکرد چیلر تراکمی آب خنک
آشنایی با طرز کار چیلر تراکمی آب خنک به شما کمک میکند تا مشکلات سیستم را سریع‌تر شناسایی کنید. رایج‌ترین اختلالاتی که مستقیماً باعث افت ظرفیت برودتی و کاهش راندمان سیستم می‌شوند، عبارتند از:
- رسوب‌گرفتگی لوله‌های کندانسور: وجود املاح در آبِ برج خنک‌کننده باعث ایجاد لایه رسوب در کندانسور می‌شود. این رسوبات مانند عایق عمل کرده و دفع حرارت را مختل می‌کنند که در نتیجه باعث بروز خطای افزایش فشار کمپرسور (High Pressure) می‌شود.
- نشت گاز مبرد (فریون): هرگونه نشتی در سیکل تبرید باعث کاهش حجم گاز می‌شود. این موضوع نه تنها قدرت سرمایش را به شدت افت می‌دهد، بلکه سیکل کاری کمپرسور را طولانی‌تر کرده و استهلاک آن را بالا می‌برد.
- افت جریان آب در اواپراتور: خرابی پمپ‌های سیرکولاتور یا گرفتگی صافی‌ها (استرینرها) باعث کاهش دبی آب ورودی به اواپراتور می‌شود. این مشکل می‌تواند سیستم را با خطای فلو سوئیچ (Flow Switch) یا حتی خطر یخ‌زدگی آب مواجه کند.
- خرابی سنسورهای دما و ترموستات‌ها: وجود نقص در سنسورها باعث ارسال فرمان‌های اشتباه به برد کنترلی می‌شود؛ در نتیجه کمپرسورها در زمان نامناسب روشن یا خاموش شده و تعادل دمایی ساختمان به هم می‌ریزد.
- اختلال در فن‌های برج خنک‌کننده: خرابی دینام، پارگی تسمه یا شکستگی پروانه‌های برج خنک‌کننده، مانع از کاهش دمای آبِ برگشتی به کندانسور شده و کل چرخه دفع حرارت را با مشکل جدی روبرو میکند.
انجام سرویس‌های دوره‌ای منظم و پایش مداوم این موارد، نه تنها عمر مفید چیلر تراکمی آب خنک شما را به شکل چشمگیری افزایش می‌دهد، بلکه از تحمیل هزینه‌های سنگینِ تعمیرات ناگهانی نیز جلوگیری خواهد کرد.
جمع‌بندی
