سیکل تبرید کولر گازی چیست؟
کولرهای گازی بخش جدانشدنی از سیستم های تهویه مطبوع به حساب می آیند. همانطور که می دانید این دستگاهها به کمک سیکل تبرید که به آن سیکل سرمایش کولر گازی هم گفته میشود فضای داخلی محیط مورد نظر را خنک میکنند. در سیکل تبرید کولر گازی هدف انتقال گرما از محیط هدف به محیط خارجی است که تغییر دما در آن قابل توجه نیست و در نتیجه این فرآیند، محیط داخلی خنک میشود. در ادامه این مطلب ما قصد داریم بیشتر در مورد سیکل تبرید کولر گازی، مراحل آن، اجزا و همچنین مزایای آن صحبت کنیم. (اگر نمیدانید سیکل تبرید چیست پیشنهاد میکنیم به صفحه سیکل تبرید چیست مراجعه کنید).
جدول مفهومی و سئومحور سیکل تبرید کولر گازی
| عبارت / مفهوم | تعریف و توضیح کاربردی | وضعیت مبرد در این بخش از سیکل | نقش در عملکرد کولر گازی |
|---|---|---|---|
| سیکل تبرید کولر گازی | سیکل تبرید کولر گازی مجموعهای از مراحل پشتسرهم است که در آن مبرد گرمای هوای داخل را جذب کرده و به بیرون منتقل میکند. این مراحل شامل کمپرسور، کندانسور، شیر انبساط و اواپراتور است. | مبرد در طول سیکل بین حالت مایع و گاز، و بین فشار بالا و پایین جابهجا میشود. | خنککردن هوای داخل، کنترل دما و ایجاد تهویه مطبوع پایدار. |
| سیکل تبرید مبرد در کولر گازی چیست؟ | منظور از سیکل تبرید مبرد کولر گازی چیست؟ یعنی مسیر بستهای که مبرد در آن گردش میکند: فشردهسازی، تقطیر، انبساط و تبخیر. در هر مرحله، دما و فشار مبرد تغییر کرده و امکان انتقال حرارت فراهم میشود. | فشار بالا در سمت کندانسور، فشار پایین در سمت اواپراتور؛ دما متناسب با فشار تغییر میکند. | بدون این گردش پیوسته مبرد، هیچ خنکسازی و انتقال حرارتی انجام نمیشود. |
| سیکل کولر گازی (چرخه کاری دستگاه) | وقتی از «سیکل کولر گازی» صحبت میکنیم، منظور ترکیب سیکل تبرید + کنترل هوای داخل توسط فنها و ترموستات است. یعنی فقط مبرد نیست؛ بلکه نحوه عبور هوا از روی کویلها و فرمان ترموستات هم جزئی از سیکل عملیاتی دستگاه است. | مبرد در کویلها در حال تبادل حرارت با هوای عبوری است؛ فنهای داخلی و بیرونی این تبادل را کامل میکنند. | تبدیل هوای گرم اتاق به هوای خنک، با ظرفیت و دبی مناسب برای آسایش حرارتی. |
| انواع سیکل تبرید | در تهویه مطبوع و برودت، انواع سیکل تبرید شامل: سیکل تبرید تراکمی بخار (رایج در کولر گازی)، سیکل تبرید جذبی، سیکل تبرید تراکمی چندمرحلهای، و سیکلهای خاص صنعتی است. کولرهای گازی خانگی تقریبا همیشه از نوع تراکمی بخار هستند. | در سیکل تبرید تراکمی، مبرد با کمپرسور فشرده میشود؛ در سیکل جذبی، از منبع گرما و جاذب استفاده میشود. | بسته به نوع سیکل تبرید، راندمان انرژی، نوع مبرد و کاربرد (خانگی، صنعتی، سردخانهای) متفاوت خواهد بود. |

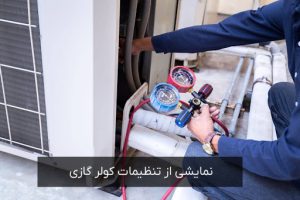

| بهینهسازی سیکل تبرید کولر گازی | منظور از بهینهسازی سیکل تبرید کولر گازی، تنظیم صحیح میزان شارژ مبرد، سلامت کمپرسور، تمیزی کویلها و عملکرد درست شیر انبساط است؛ این کار موجب کاهش مصرف برق و افزایش عمر دستگاه میشود. | در صورت کمبود یا اضافهبودن مبرد، فشارها و دماها از حالت ایدهآل خارج میشوند و راندمان افت میکند. | کاهش مصرف انرژی، افزایش ظرفیت سرمایش، کاهش استهلاک قطعات و جلوگیری از خرابیهای پرهزینه. |
سیکل تبرید کولر گازی چگونه کار می کند؟
سیکل تبرید کولر گازی یک فرآیند سرد سازی است که در آن گرما از یک محیط به محیط دیگر منتقل می شود تا دمای محیط کاهش یابد. این فرآیند به دستگاه های خنک کننده کمک می کند تا دمای یک ماده نسبت به محیط اطراف آن کاهش دهند. ویدیو زیر درباره سیکل تبرید کولر گازی صحبت می کند.
چرخه تبرید بر اساس قانون ترمودینامیک انجام می شود، که اساس کار بسیاری از دستگاه های خنک کننده از جمله یخچال، کولر گازی و چیلر است. به عبارت دیگر، وظیفه چرخه تبرید جذب گرما و دفع حرارت است. (منبع: superradiatorcoils)
اجزای سیکل تبرید کولر گازی
اجزای سیکل تبرید کولر گازی شامل موارد زیر است:
- کمپرسور
- کویل کندانسور
- ترموستات
- کندانسور
- دریچه انبساط
- اواپراتور

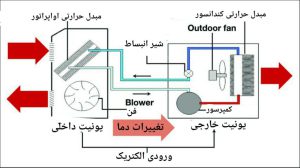

مراحل سیکل تبرید کولر گازی
سیکل سرمایش کولر گازی دارای چندین مرحله بوده که ترتیب این مراحل منجر به خنک شدن محیط میشود. البته که سیکل تبرید ممکن است در دستگاههای دیگر از جمله چیلر و یخچال کمی متفاوت باشد، اما به طور کلی اساس کار همه آنها به همین شکل است. ویدیو زیر نحوه کار سیکل تبرید کولر گازی و اسپلیت ها را نمایش می دهد.
نقش کمپرسور در کولر گازی
کمپرسور قلب سیکل تبرید کولر گازی است. کمپرسور موظف است فشرده سازی بخار را انجام دهد، به علاوه اینکه باید فشار گاز را افزایش دهد. دقت کنید که گاز کم فشار با دمای پایین وارد کمپرسور میشود، از طرفی کمپرسور گاز پر فشار و با دمای بالا را خارج میکند.
بیشتر بخوانید: کمپرسور چیست و چگونه کار میکند؟
کندانسور
مرحله دیگری که در سیکل تبرید کولر گازی اتفاق میافتد فرآیند کندانسور (Condenser) است. این بخش از کولر گازی گاز مبردی که از کمپرسور دریافت میکند را خنک و متراکم میکند تا به بخار و در نهایت به مایع تبدیل شود. دقت کنید تا زمانی که مبرد از کندانسور خارج شود مقدار زیادی گرما از دست میدهد و به شکل مایع تبدیل میشود.
بیشتر بخوانید: کندانسور چیست و چگونه کار می کند؟

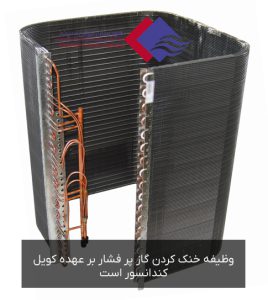

کویل کندانسور
وظیفه خنک کردن گاز پر فشار بر عهده کویل کندانسور است؛ این قسمت دارای یک فن است که بعد از خنک کردن گاز پر فشار آن را به مایع تبدیل میکند. در نهایت چیزی که بدست میآید توسط اواپراتور برای ادامه فرآیند استفاده میشود.
فرایند تبخیر در چرخه کولر گازی
دومین مبدل حرارتی در یک مدار تبرید اواپراتور (Evaporator) است. این بخش به عنوان آخرین مرحله از چرخه تبرید عمل میکند و با جذب گرما به کار خود ادامه میدهد. در تبخیر، مایع به دمای پایینی میرسد و از محیط اطراف خود گرما را جذب میکند. در این مرحله حرارت از محیط داخلی جذب میشود و مایع به شکل بخار تبخیر خواهد شد.
در اواپراتور مایع به گاز تبدیل خواهد شد، دقیقا برعکس عملکرد کمپرسور، در نتیجه به جای دفع گرما، آن را جذب میکند و هوای اطراف خود را خنک می کند. در اواپراتور تهویه هوا صورت میگیرد.
بیشتر بخو انید: کوچکترین کولر گازی چند هزار است؟
تغییر فشار در سیکل تبرید کولر گازی
آخرین مرحله از نقشه سیکل تبرید کولر گازی تغییر فشار یا همان Expansion است. اینجا بخار تبخیر شده از Evaporator به محیط منتقل میشود. در نهایت فشار بخار کمتر میشود و بخار آماده ورود به کمپرسور است.
نقش ترموستات در کولر گازی
وظیفه حفظ کردن دمای سیستم خنک کننده بر عهده ترموستات است و از طرفی انرژی گرمایی داخل و خارج از آن را تنظیم خواهد کرد. ترموستاتها هم به صورت دستی و هم به صورت اتوماتیک کار می کنند.

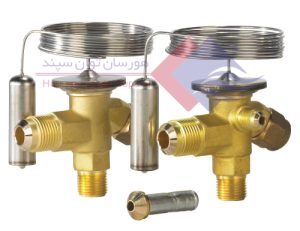

دریچه انبساط
گاز مبردی که از کندانسور خارج میشود به صورت یک مایع پر فشار است. آب پر فشار را در نظر بگیرید که تمایل دارد با فشار زیاد از طریق لولهها عبور کند اما در حقیقت این گذر باید به صورت آهسته انجام شود. اینجاست که دریچه انبساط وارد کار میشود و سرعت را کنترل میکند و مقدار آبی که از آن عبور خواهد کرد را تنظیم میکند.
تکرار این مراحل، سیکل تبرید کولر گازی را عملی میکند. همانطور که گفتیم هدف از انجام این مراحل به صورت پشت سر هم این است که حرارت از محیط داخلی به بیرون از محیط منتقل شود و همین امر است که باعث خنک شدن فضای مورد نظر میشود.
بیشتر بخوانید: کولر گازی 24000 برای چه فضایی مناسب است؟
انواع مبرد مورد استفاده در کولر گازی
مبردها به دلیل خواص متعددی از جمله دمای جوش پایین و توانایی جذب حرارت در سیکل تبرید استفاده میشوند و با توجه به ترکیباتی که دارند به دسته بندیهای مختلفی تقسیم میشوند. از رایج ترین مبردهای کولر گازی میتوان به CFC، HCFC، HFC و مبردهای طبیعی اشاره کرد.
مبردهای کلروفلوئوروکربن (CFC)
مبرد CFC یکی از قدیمیترین مبردهای کولر گازی است که به عنوان مادهای ایمن شناخته میشوند. مزایای این ماده از جمله کارایی بالا، پایداری، عدم خورندگی و… باعث شده که این مبرد به طور گسترده مورد استفاده قرار بگیرد. با این حال CFCها به عنوان گازهای گلخانهای دستهبندی شدهاند و منجر به افزایش گرمای جهانی میشوند.
بیشتر بخوانید: ایرواشر چیست و چه کاربردی دارد؟
مبردهای هیدروکلروفلوئوروکربن (HCFC)
مبرد HCFC یک ترکیب مصنوعی به اسم مونوکلرودی فلورومتان است. نام دیگر این ماده در صنعت R-22 است. HCFC غیر سمی و غیر قابل اشتعال است. این گاز برای سیستمهای تهویه منازل و سیستمهای حرارتی استفاده میشود.
مبردهای هیدروفلوئوروکربن (HFC)
دسته دیگر از مبردها، مبردهای HFC است. برخلاف دو گروه اول، HFCها هیچ خطری برای لایه اوزون ندارند. راندمان بالا، کارایی، پایداری و قیمت مناسب باعث شده که HFCها به وفور در سیستمهای تهویه استفاده شوند.
بیشتر بخوانید: تفاوت داکت اسپلیت و کولر گازی چیست؟
مبردهای طبیعی
آمونیاک، پروپان و دی اکسید کربن از جمله مبردهای طبیعی هستند. این گروه آسیبی به لایه اوزون نمیزنند، تاثیر کمتری بر روی گرمایش زمین دارند و از نظر راندمان و کارایی در سطح بالایی قرار دارند.
مزایای استفاده از سیکل تبرید کولر گازی
از اساسیترین مزایای سیکل سرمایش کولر گازی میتوان به موارد زیر اشاره کرد:
کارایی بالا
سیکل تبرید بدون مصرف انرژی بالا به خنک شدن محیط کمک میکند. همچنین بسیاری از سیستمهای تبرید امروزی از پیشرفتهترین تکنولوژیها به منظور به حداقل رساندن مصرف انرژی استفاده میکنند.
تهویه مطبوع و مناسب
یکی از مهمترین مزایای سیستمهای تبرید کولر گازی، تهویه مطبوع محیطهای داخلی و بسته است. همین موضوع باعث شده که در فصول گرم از این سیستم برای خنک کردن محیطهای مختلفی از جمله منازل، ویلاها، آپارتمانها و حتی انبارها استفاده شود.
حفاظت از محصولات و تجهیزات
یکی دیگر از مزایای سیستمهای تبرید کولر گازی حفاظت از مواد و محصولات مختلف است. با استفاده از این سیستم میتوان از مواد غذایی و اجزای الکترونیکی محافظت کرد و دمای محیط را برای این موارد متعادل کرد.
سخن پایانی
همانطور که دیدید سیکل تبرید کولر گازی با هدف انتقال گرما از یک محیط به محیط دیگر کارش را انجام میدهد. برای انتخاب بهترین سیستم تبرید باید به فاکتورهای متعددی از جمله نیازهای حرارتی، هزینههای اولیه و نوع مبرد دقت کنید. اگر به دنبال بهترین سیستمهای تهویه مطبوع هستید نگاهی به محصولات تهویه هورسان داشته باشید.
سوالات متداول
1. سیکل تبرید کولر گازی چیست و از چه مراحلی تشکیل شده است؟
سیکل تبرید کولر گازی مجموعهای از ۴ مرحله اصلی است:
فشردهسازی در کمپرسور، تقطیر در کندانسور، انبساط در شیر انبساط و تبخیر در اواپراتور.
در این سیکل، مبرد گرمای داخل محیط را جذب میکند، به بیرون منتقل میکند و دوباره به ابتدای چرخه برمیگردد. تکرار این چرخه باعث خنک شدن مداوم فضای داخلی میشود.
2. منظور از سیکل تبرید مبرد کولر گازی چیست؟
وقتی میپرسیم «سیکل تبرید مبرد کولر گازی چیست»، منظور مسیر بسته و دائمی حرکت مبرد است که در آن:
- در کمپرسور فشرده میشود،
- در کندانسور گرما را به محیط بیرون میدهد،
- در شیر انبساط افت فشار پیدا میکند،
- و در اواپراتور با جذب گرما تبخیر میشود.
این تغییرات فشار و دما در مبرد، امکان خنککردن هوا را فراهم میکند.
3. سیکل کولر گازی چه تفاوتی با خودِ سیکل تبرید دارد؟
سیکل کولر گازی فقط به سیکل تبرید محدود نمیشود؛
علاوه بر گردش مبرد، شامل کار فن داخلی و خارجی، تنظیم دما توسط ترموستات، و هدایت هوای سرد به فضای اتاق هم هست.
بهعبارت دیگر، سیکل تبرید کولر گازی هسته اصلی است، و سیکل کولر گازی کل فرآیند سرمایش و توزیع هوا در محیط را در بر میگیرد.
4. انواع سیکل تبرید که در سیستمهای تهویه استفاده میشوند کداماند؟
انواع سیکل تبرید شامل موارد زیر است:
- سیکل تبرید تراکمی بخار (رایجترین نوع، مورد استفاده در کولر گازی، یخچال و چیلر)
- سیکل تبرید جذبی (مورد استفاده در چیلر جذبی، با منبع گرمایی بهجای کمپرسور الکتریکی)
- سیکلهای چندمرحلهای و خاص صنعتی برای دماهای بسیار پایین
در کولرهای گازی خانگی، تقریبا همیشه از سیکل تبرید تراکمی بخار استفاده میشود.
5. چه عواملی باعث اختلال در سیکل تبرید کولر گازی و کاهش راندمان آن میشود؟
مهمترین عوامل اختلال در سیکل تبرید کولر گازی عبارتاند از:
- کمبود یا اضافهبودن مبرد در مدار
- کثیفی کویل اواپراتور و کندانسور
- خرابی یا ضعف کمپرسور
- اختلال در عملکرد شیر انبساط
- گرفتگی لولهها یا نشتی مبرد
این موارد باعث میشوند فشارها و دماها در سیکل تبرید مبرد کولر گازی از حالت استاندارد خارج شود، در نتیجه دستگاه خوب خنک نمیکند و مصرف برق بالا میرود.
