در یک سیستم هوا خنک، مبرد گازی توسط کمپرسور فشرده شده، در کندانسور به کمک جریان هوای اجباری فن‌ها تقطیر می‌شود، با عبور از شیر انبساط دچار افت شدید فشار شده و در نهایت درون اواپراتور با جذب گرمای آب، سرمایش مورد نیاز ساختمان یا تاسیسات صنعتی را تامین می‌کند. شناخت دقیق اجزای چیلر تراکمی هوا خنک به شما کمک می‌کند تا علاوه بر درک بهتر سیکل تبرید، در زمان خرابی یا افت راندمان، مستقیماً و بدون اتلاف وقت به سراغ قطعه معیوب بروید و هزینه‌های تعمیرات را به حداقل برسانید.
شاید بپرسید انواع چیلر صنعتی چیست؟ چیلرها بر اساس نحوه دفع حرارت به دو دسته اصلی «تراکمی» (هوا خنک و آب خنک) و «جذبی» تقسیم می‌شوند که تمرکز ما در اینجا روی مدل‌های هوا خنک است.
برای درک بهتر ساختار این تجهیزات، در جدول زیر نمای کلی از مهم‌ترین قطعات و وظیفه هر یک را گردآوری کرده‌ایم.
| نام قطعه | وظیفه اصلی در سیکل تبرید | نقش در عملکرد نهایی دستگاه |
| کمپرسور | فشرده‌سازی گاز مبرد و ایجاد اختلاف فشار | نیروی محرکه و قلب تپنده گردش مبرد |
| کندانسور هوایی | تقطیر گاز داغ مبرد با تبادل حرارت محیطی | دفع گرمای جذب شده از ساختمان به فضای آزاد |
| شیر انبساط | کاهش ناگهانی فشار و دمای مبرد مایع | کنترل دقیق میزان تزریق مبرد به اواپراتور |
| اواپراتور | تبخیر مبرد از طریق جذب گرمای آب | تولید آب سرد (چیلد واتر) برای مصرف‌کننده‌ها |
این ترکیب‌بندی مهندسـی شده، تضمین می‌کند که فرآیند انتقال حرارت در بهینه‌ترین حالت ممکن و با کمترین اتلاف انرژی انجام شود.
برای مشاهده قیمت و مقایسه چیلر می توانید به صفحه قیمت دستگاه چیلر مراجعه کنید.
کمپرسور چیلر هوا خنک
کمپرسور وظیفه متراکم کردن گاز مبرد و ایجاد اختلاف فشار بین بخش پرفشار (High Side) و کم‌فشار (Low Side) در مدار تبرید را بر عهده دارد. در میان قطعات چیلر تراکمی، کمپرسور بیشترین سهم مصرف برق را به خود اختصاص می‌دهد. در چیلرهای هوا خنک، بسته به ظرفیت برودتی، معمولاً از کمپرسورهای اسکرال (حلزونی) برای ظرفیت‌های پایین و اسکرو (مارپیچی) برای ظرفیت‌های صنعتی و بالا استفاده می‌شودو در مدل‌های قدیمی‌تر یا خاص، پیستونی به کار میرود این قطعه گاز مبرد را در حالت سوپرهیت مکش کرده و با فشار و دمای بالا به سمت کندانسور دیسچارج می‌کند.
| نوع کمپرسور | ظرفیت مناسب | مزیت اصلی | محدودیت |
|---|---|---|---|
| اسکرال | کوچک تا متوسط | کم‌صدا، قطعات متحرک کم | ظرفیت هر واحد محدود است |
| اسکرو | متوسط تا بالا | راندمان خوب در بار جزئی، مناسب صنعتی | هزینه اولیه بیشتر، نیاز به جداکننده روغن |
| پیستونی | کوچک تا متوسط | ساختار ساده و تعمیر آسان | سایش و لرزش بیشتر، کاربرد رو به کاهش |
مقاله پیشنهادی : چیلر اسکرو چیست
کندانسور هوایی چیلر تراکمی هوا خنک
کندانسور چیلر تراکمی یک مبدل حرارتی بسیار حساس است که گاز داغ خروجی از کمپرسور را دریافت کرده و با تبادل حرارت با هوای محیط، آن را از حالت گاز به مایع (ساب‌کول) تبدیل می‌کند. در بررسی اجزای چیلر تراکمی هوا خنک، کویل‌های مسی و فین‌های آلومینیومی (پره‌ها) کندانسور نقش حیاتی در افزایش سطح مقطع انتقال حرارت و دفع سریع گرما دارند. طراحی V-Shape در بسیاری از کندانسورهای هوایی مدرن باعث اشغال فضای کمتر و افزایش راندمان حرارتی می‌شود.
فن‌های کندانسور و نقش آن‌ها در خنک‌کاری
بدون جریان هوای اجباری، کندانسور چیلر عملاً کارایی خود را از دست داده و دستگاه به دلیل خطای فشار بالا (High Pressure) خاموش می‌شود. فن‌های محوری (Axial) هوای محیط را از روی کویل‌های کندانسور مکش کرده و گرمای مبرد را با شدت به فضای بیرون پرتاب می‌کنند. الکتروموتور این فن‌ها معمولاً به اینورتر مجهز است تا سرعت چرخش پروانه‌ها متناسب با دمای محیط و فشار تقطیر تغییر کند که این امر به کاهش صدای دستگاه و مصرف برق کمک شایانی می‌کند.
مقاله پیشنهادی : چیلر چیست
اواپراتور چیلر تراکمی هوا خنک
اواپراتور چیلر تراکمی محل برخورد غیرمستقیم مبرد سرد و آب گرم برگشتی از ساختمان است. در این مبدل حرارتی (که معمولاً از نوع پوسته و لوله یا مبدل صفحه‌ای است)، مبرد با جذب گرمای آب، به نقطه جوش رسیده و کاملاً تبخیر می‌شود. سپس آب خنک شده (معمولاً با دمای ۷ درجه سانتی‌گراد) توسط پمپ ها از طریق لوله کشی چیلر برای مصارف تهویه به سمت فن‌کوئل‌ها یا هواسازها هدایت می‌گردد. ایزولاسیون دقیق اواپراتور برای جلوگیری از هدررفت سرما و تعریق قطعات ضروری است.
شیر انبساط و سیستم کنترل جریان مبرد
مایع مبرد پس از خروج از کندانسور، وارد شیر انبساط (اکسپنشن ولو) می‌شود. این قطعه با ایجاد یک افت فشار مکانیکی ناگهانی، دمای مبرد را به شدت کاهش داده و مقدار دقیق تزریق آن به اواپراتور را کنترل می‌کند. در کنار سایر اجزای چیلر تراکمی هوا خنک، این قطعه وظیفه تنظیم سوپرهیت گاز خروجی از اواپراتور را دارد تا از ورود مایع به کمپرسور و آسیب به شیرآلات جلوگیری کند. امروزه شیرهای انبساط الکترونیکی (EXV) به دلیل دقت فوق‌العاده بالا جایگزین مدل‌های ترموستاتیک شده‌اند.
تابلو برق و تجهیزات کنترلی چیلر هوا خنک
مغز متفکر در میان اجزای چیلر، تابلو برق و ماژول‌های کنترلی آن است. این بخش شامل PLCها، کنتاکتورها، رله‌ها، کلیدهای حرارتی و بردهای الکترونیکی است که وظیفه پایش لحظه‌ای سنسورهای فشار، دما و جریان برق را بر عهده دارند. کنترلر میکروپروسسوری با پردازش داده‌ها، فرمان روشن و خاموش شدن کمپرسورها، تغییر دور فن‌ها و تنظیم زاویه شیر انبساط را صادر کرده و در صورت بروز هرگونه شرایط غیرعادی، مدار را قطع می‌کند.
مقاله پیشنهادی : جدول انتخاب چیلر
فیلتر درایر، رسیور و سایر قطعات جانبی چیلر هوا خنک
علاوه بر قطعات اصلی، مدار تبرید برای کارکرد ایمن و بدون وقفه به تجهیزات جانبی و حفاظتی مهمی نیاز دارد.
- فیلتر درایر (فیلتر خشک‌کن): رطوبت، اسید و ذرات جامد معلق در مبرد را جذب می‌کند تا از یخ‌زدگی و انسداد سوزن شیر انبساط جلوگیری شود.
- سایت گلس (شیشه رویت): یک نشانگر چشمی است که تکنسین‌ها از طریق آن فاز مبرد (مایع بودن کامل) و همچنین وجود رطوبت در سیستم (تغییر رنگ نشانگر) را بررسی می‌کنند.
- رسیور (مخزن مایع): در چیلرهایی با کندانسور هوایی، مایع مبرد خروجی از کندانسور در این مخزن ذخیره می‌شود تا تغذیه شیر انبساط همواره به صورت پیوسته و یکنواخت صورت گیرد.
- جداکننده روغن (Oil Separator): روغن همراه گاز داغ خروجی کمپرسور را جدا کرده و به کارتر برمی‌گرداند. این قطعه به‌ویژه در چیلرهای دارای کمپرسور اسکرو اهمیت دارد، چون ورود روغن به کندانسور و اواپراتور باعث افت راندمان انتقال حرارت می‌شود.
- اکومولاتور (Accumulator): روی خط مکش کمپرسور نصب می‌شود و مایع مبرد برگشتی را جدا می‌کند تا فقط بخار وارد کمپرسور شود. با این کار از ضربه مایع (Liquid Slugging) و آسیب مکانیکی به کمپرسور جلوگیری می‌شود.
- شیر برقی (Solenoid Valve): روی خط مایع قرار می‌گیرد و با خاموش شدن کمپرسور، جریان مبرد به سمت اواپراتور را قطع می‌کند تا مبرد مایع در حالت توقف در اواپراتور جمع نشود.
- شیر چهارراهه (Reversing Valve): فقط در چیلرهای هیت‌پمپ وجود دارد و با تغییر مسیر جریان مبرد، جای اواپراتور و کندانسور را عوض می‌کند تا دستگاه بتواند علاوه بر سرمایش، گرمایش هم تولید کند.
مقاله پیشنهادی : تفاوت چیلر جذبی و تراکمی
کنترل‌های حفاظتی چیلر هوا خنک: پرشر سوئیچ و فلو سوئیچ
علاوه بر کنترلر اصلی، چند سوئیچ حفاظتی مستقل از خرابی‌های شدید جلوگیری می‌کنند. این قطعات در صورت خروج پارامترها از محدوده مجاز، مدار را قطع می‌کنند.
پرشر سوئیچ فشار بالا و پایین (HP/LP):
- پرشر سوئیچ فشار بالا (HP): فشار خط دیسچارج را پایش می‌کند. اگر کندانسور کثیف باشد یا فن‌ها درست کار نکنند و فشار از حد مجاز بالاتر برود، کمپرسور را خاموش می‌کند.
- پرشر سوئیچ فشار پایین (LP): فشار سمت مکش را زیر نظر دارد. افت فشار معمولاً نشانه‌ی نشتی مبرد، انسداد مسیر یا کاهش شدید بار حرارتی است و می‌تواند به یخ‌زدگی اواپراتور منجر شود.
فلو سوئیچ (Flow Switch): روی لوله آب سرد نزدیک اواپراتور نصب می‌شود و برقراری جریان آب را تأیید می‌کند. اگر پمپ خاموش باشد یا مسیر آب مسدود شده باشد، فلو سوئیچ اجازه‌ی روشن شدن کمپرسور را نمی‌دهد. کارکرد بدون جریان آب سریعاً باعث یخ‌زدگی و ترکیدن مبدل اواپراتور می‌شود.

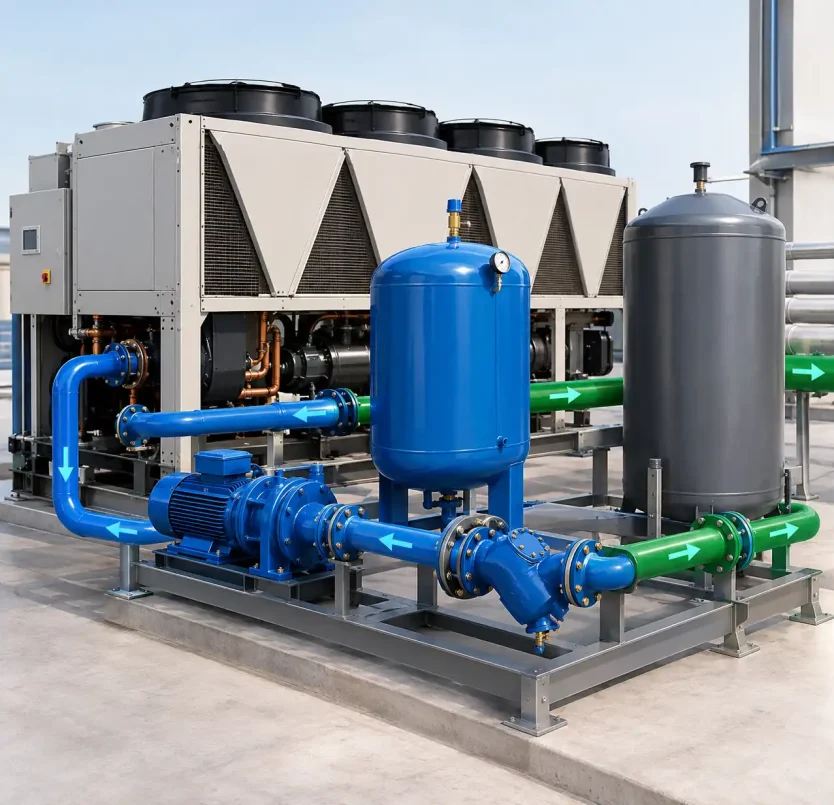

ماژول هیدرونیک چیلر (پمپ، مخزن انبساط و بافر تانک)
مدار آب چیلر شامل قطعاتی است که آب سرد تولیدشده را به مصرف‌کننده‌ها می‌رساند. در بسیاری از مدل‌ها این مجموعه به‌صورت پکیج داخل خود دستگاه ارائه می‌شود و در برخی پروژه‌ها باید جداگانه تأمین شود.
- پمپ گردش آب: آب را بین اواپراتور و مصرف‌کننده‌ها (فن‌کوئل، هواساز) به گردش درمی‌آورد.
- مخزن انبساط: تغییر حجم آب ناشی از تغییر دما را جذب می‌کند و فشار مدار را ثابت نگه می‌دارد.
- بافر تانک (مخزن ذخیره): حجم آب مدار را افزایش می‌دهد تا کمپرسور با تغییرات کوچک بار مدام روشن و خاموش نشود. روشن/خاموش‌های پی‌درپی (Short Cycling) عمر کمپرسور را کوتاه می‌کند.
- استرینر (صافی آب): ذرات جامد و رسوب را قبل از ورود به پمپ و اواپراتور می‌گیرد. در مبدل‌های صفحه‌ای که کانال‌های باریکی دارند، این قطعه اهمیت بیشتری دارد.
مبرد چیلر هوا خنک؛ انواع و تفاوت آن‌ها
مبرد، سیال عامل سیکل تبرید است که با تغییر فاز، گرما را از آب می‌گیرد و به هوای بیرون منتقل می‌کند. نوع مبرد بر فشار کاری، راندمان و الزامات ایمنی دستگاه اثر می‌گذارد و انتخاب آن با طراحی سازنده مشخص می‌شود.
| مبرد | کاربرد رایج در چیلر هوا خنک | نکته |
|---|---|---|
| R410A | چیلرهای با کمپرسور اسکرال | فشار کاری بالا؛ بدون خطر برای لایه ازن |
| R134a | چیلرهای با کمپرسور اسکرو | فشار کاری متوسط؛ بسیار رایج در ظرفیت‌های صنعتی |
| R407C | جایگزین قدیمی‌تر R22 | مخلوط چندجزئی با تغییر دمای تبخیر (گلاید) |
| R32 | مدل‌های جدید | پتانسیل گرمایش جهانی کمتر از R410A؛ نیازمند رعایت نکات ایمنی به‌دلیل |
شاسی و لرزه‌گیر چیلر
- شاسی (فریم): اسکلت فلزی دستگاه که کمپرسور، کندانسور، اواپراتور و تابلو برق روی آن نصب می‌شوند. پوشش ضدزنگ (رنگ الکترواستاتیک یا گالوانیزه) عمر آن را در فضای باز افزایش می‌دهد.
- لرزه‌گیر (Vibration Isolator): پایه‌های لاستیکی یا فنری بین شاسی و سطح نصب، که انتقال ارتعاش و صدا به ساختمان را کاهش می‌دهند. برای نصب روی بام یا نزدیک فضاهای حساس به صدا، انتخاب لرزه‌گیر مناسب اهمیت زیادی دارد.
نحوه ارتباط اجزای چیلر تراکمی هوا خنک با یکدیگر
شاید هنگام بررسی سیستم‌های سرمایشی مختلف با این پرسش مواجه شده باشید که طرز کار چیلر تراکمی آب خنک چگونه است؟ و تفاوت آن با مدل‌های هوایی در چیست؛ تفاوت کلیدی در این است که در چیلر هوا خنک نیازی به مدار برج خنک‌کننده نیست. مبرد در یک سیکل ترمودینامیکی بسته بین کمپرسور، کندانسور هوایی، شیر انبساط و اواپراتور به صورت مداوم گردش می‌کند و مستقیماً با هوای آزاد تبادل حرارت دارد. هماهنگی بی‌نقص اجزای چیلر تراکمی هوا خنک در این چرخه بسته، پایداری سرمایش در گرم‌ترین روزهای سال را تضمین می‌کند.
در جدول زیر، وضعیت مبرد در عبور از هر یک از قطعات اصلی سیکل به صورت خلاصه بیان شده است.
| مرحله عبور مبرد | وضعیت دما | وضعیت فشار | فاز ماده (حالت فیزیکی) |
| خروج از کمپرسور | بسیار بالا | بالا | گاز داغ (سوپرهیت) |
| خروج از کندانسور | متوسط | بالا | مایع (ساب‌کول) |
| خروج از شیر انبساط | بسیار پایین | پایین | مخلوط مایع و گاز سرد |
| خروج از اواپراتور | پایین | پایین | گاز سرد |
پایش مداوم تغییرات فاز ترمودینامیکی در این چرخه، کلید اصلی برای تشخیص زودهنگام خرابی‌ها و جلوگیری از افت راندمان دستگاه است.
مهم‌ترین قطعات چیلر هوا خنک در سرویس و نگهداری دوره‌ای
برای افزایش طول عمر دستگاه و جلوگیری از خرابی‌های پرهزینه، بررسی دوره‌ای اجزای چیلر تراکمی هوا خنک یک الزام فنی و مهندسی غیرقابل انکار است.
- شستشوی فین‌های آلومینیومی کندانسور با کارواش و مواد مخصوص برای جلوگیری از افزایش خطرناک فشار دیسچارج.
- بررسی سطح روغن کمپرسور از طریق سایت گلس بدنه و تست دوره‌ای میزان اسیدیته روغن.
- آچارکشی ترمینال‌های تابلو برق و بررسی کنتاکتورها برای پیشگیری از نوسانات آمپر و سوختگی الکتروموتورها.
- تست و کالیبراسیون سنسورهای آنتی‌فریز (ضد یخ‌زدگی) و بررسی سلامت هیترهای محفظه کارتر کمپرسور.
انتخاب صحیح ظرفیت و شناخت دقیق قابلیت‌های اجزای چیلر تراکمی هوا خنک به شما اطمینان می‌دهد که سرمایه اختصاص یافته برای تاسیسات، بالاترین بازدهی ممکن را داشته باشد. برای انتخاب، نصب یا سرویس چیلر تراکمی هوا خنک متناسب با شرایط پروژه، با کارشناسان مجموعه تهویه هورسان تماس بگیرید و مشاوره تخصصی دریافت کنید.
در کنار سرویس، نصب چیلر به صورت مرحله‌ای و طبق استانداردهای فنی (شامل استقرار، لوله‌کشی و وکیوم) ضامن اصلی راندمان و طول عمر دستگاه شماست.
عیب‌یابی اجزای چیلر تراکمی هوا خنک؛ علائم خرابی هر قطعه
اغلب خرابی‌های چیلر با علائم مشخصی شروع می‌شوند. جدول زیر کمک می‌کند علامت مشاهده‌شده را به قطعه یا علت احتمالی آن ربط دهید. توجه کنید که هر علامت ممکن است چند علت داشته باشد و بررسی نهایی باید توسط تکنسین مجاز انجام شود.
| قطعه | علائم خرابی | علت رایج | اقدام پیشنهادی |
|---|---|---|---|
| کمپرسور | صدای غیرعادی، آمپر بالا، قطع مکرر حرارتی یا کارکرد بدون سرمایش | استهلاک مکانیکی، کمبود روغن، ضربه مایع، افت ولتاژ یا نامتعادلی فاز | بررسی سطح و کیفیت روغن، سنجش آمپر هر فاز، بازرسی سوپرهیت؛ در صورت لزوم تعویض یا ریبیلد |
| کندانسور | فشار دیسچارج بالا، قطع HP، افت ظرفیت سرمایش در روزهای گرم | کثیفی و گرفتگی فین‌ها، خم شدن پره‌ها، نشتی کویل | شستشوی فین با مواد مخصوص، شانه‌کردن پره‌ها، تست نشتی |
| فن کندانسور | فشار بالا با وجود تمیز بودن کندانسور، صدای بلبرینگ، توقف پروانه | سوختن یا فرسودگی موتور، خرابی بلبرینگ، نقص کنتاکتور یا درایو | اندازه‌گیری مقاومت و آمپر موتور، تعویض بلبرینگ یا موتور، بازبینی کنتاکتور |
| اواپراتور | یخ‌زدگی، افت دمای آب خروجی، کارکرد با اختلاف دمای کم آب ورودی و خروجی | کثیفی و رسوب سمت آب، جریان آب ناکافی، ضدیخ نامناسب | شستشوی شیمیایی، بررسی پمپ و استرینر، تنظیم سنسور آنتی‌فریز |
| شیر انبساط | نوسان فشار، سوپرهیت بسیار بالا یا صفر، برگشت مایع به کمپرسور | انسداد سوزن، خرابی سنسور یا موتور شیر EXV، تنظیم اشتباه | کالیبراسیون و تنظیم سوپرهیت، تمیزکاری یا تعویض شیر |
| فیلتر درایر | افت دمای محسوس بین ورودی و خروجی فیلتر، حباب در شیشه رویت | گرفتگی ناشی از رطوبت و ذرات | تعویض فیلتر درایر و در صورت نیاز تخلیه و شارژ مجدد |
| سایت گلس | تغییر رنگ نشانگر رطوبت، حباب مداوم | رطوبت در مدار، کمبود مبرد | تعویض درایر، وکیوم کامل و شارژ صحیح مبرد |
| پرشر سوئیچ HP/LP | قطع بی‌دلیل یا عدم قطع در شرایط غیرعادی | خرابی سوئیچ، تنظیم نادرست، خرابی مدار فشار | تست با مانومتر، کالیبراسیون یا تعویض |
| فلو سوئیچ و پمپ | خطای جریان آب، قطع مکرر | هوای مدار آب، گرفتگی استرینر، خرابی پمپ | هواگیری مدار، تمیز کردن استرینر، بررسی پمپ |
| تابلو برق و کنترلر | خطای سنسور، عدم فرمان به کمپرسور، قطع و وصل نامنظم | شل شدن ترمینال، خرابی رله یا کنتاکتور، خرابی سنسور | آچارکشی، تست سنسورها، تعویض قطعه معیوب |
سوالات متداول
اجزای اصلی چیلر تراکمی هوا خنک کدام‌اند؟
کمپرسور، کندانسور هوایی (به همراه فن‌ها)، شیر انبساط و اواپراتور چهار قطعه اصلی این سیستم هستند.
کمپرسور چیلر هوا خنک چه وظیفه‌ای دارد؟
کمپرسور گاز مبرد را متراکم کرده و با افزایش فشار، آن را در مدار تبرید به گردش درمی‌آورد.
کندانسور در چیلر هوا خنک چگونه کار می‌کند؟
کندانسور حرارت گاز داغ مبرد را به کمک فن‌ها به هوای محیط منتقل کرده و آن را به مایع تبدیل می‌کند.
تفاوت اواپراتور و کندانسور چیلر چیست؟
اواپراتور گرما را از آب جذب کرده و مبرد را تبخیر می‌کند، در حالی که کندانسور گرما را دفع کرده و مبرد را تقطیر می‌کند.
کدام قطعات چیلر هوا خنک بیشتر نیاز به تعمیر دارند؟
کمپرسورها (به دلیل استهلاک مکانیکی) و فن‌های کندانسور بیشترین نیاز را به پایش و سرویس دوره‌ای دارند.
نقش فن‌های کندانسور در عملکرد چیلر چیست؟
فن‌ها با ایجاد جریان هوای اجباری روی کویل‌ها، سرعت دفع حرارت از مبرد به محیط را به شدت افزایش می‌دهند.
تجهیزات کنترلی چیلر هوا خنک شامل چه مواردی هستند؟
شامل PLC، سنسورهای دما و فشار، کلیدهای حرارتی، فلو سوئیچ و بردهای الکترونیکی داخل تابلو برق است.
