چیلر آب خنک چیست و چه کاربردی دارد؟

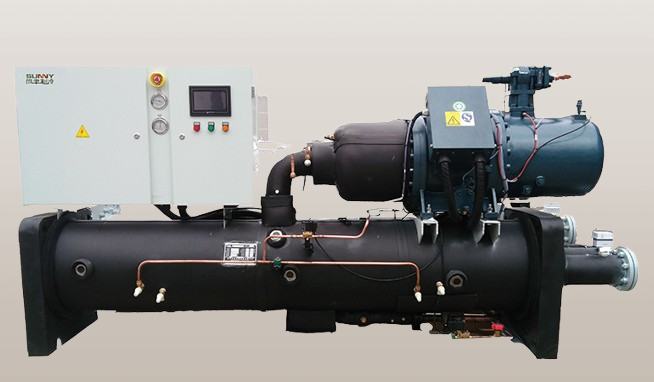

چیلر آب‌ خنک، یک نوع چیلر تراکمی با کندانسور آب خنک است که از آب به عنوان سیال خنک کننده برای انتقال حرارت استفاده می کند و در ظرفیت‌ های متفاوت از 20 الی 80 تن تبرید تا 100 الی 1000 تن تبرید طراحی و تولید می‌شوند که این تنوع در ظرفیت سبب استفاده گسترده آنها در صنایع مختلف مانند واحدهای ساختمانی، صنایع دارویی و غذایی، خنک کاری تجهیزات صنعتی می شود.

در چیلر آب خنک یا آبی از یک سیکل تبرید تراکمی برای سرد کردن آب استفاده می شود که در این فرایند، کندانسور که در تماس با برج خنک‌ کننده است، حرارت را دفع کرده و  آب سرد تولید شده را برای استفاده در فن‌کوئل‌ها و هواسازها انتقال می دهد. این نوع چیلرها در شرایطی که نیاز به برودت صنعتی و پروژه‌ های با دمای زیر صفر به‌ خوبی عمل می‌ کنند به دلیل استفاده از کندانسور آبی و اتصال به کولینگ تاور، نیاز به مصرف آب بیشتر از چیلر هوا خنک دارند اما ظرفیت برودتی بسیار بالاتری را امکان پذیر می کنند.

در طراحی و ساخت این نوع چیلرهای تراکمی (Water Cooled Chiller)، رعایت استانداردهای مرتبط مانند استفاده از مبردهای سازگار با محیط‌ زیست ضروری است. این استانداردها به بهینه‌ سازی عملکرد و طول عمر این سیستم ها کمک می‌ کنند. در ادامه، نکات مهم در انتخاب و خرید چیلر آب‌ خنک مورد بررسی قرار خواهد گرفت.

ابعاد چیلر آب خنک و فضای موردنیاز برای نصب آن

چیلرهای آب‌ خنک معمولا ابعاد بزرگی دارند که با توجه به ظرفیت سرمایشی، نوع کمپرسور و طراحی کندانسور متفاوت است. برای نصب این چیلرها نیاز به اتاق تأسیسات یا فضای ماشین‌خانه‌ با دسترسی مناسب وجود دارد. علاوه بر این برج خنک‌ کننده به‌ عنوان بخشی از سیستم جانبی باید در محوطه‌ با جریان هوای کافی نصب شود. در جدول زیر ابعاد و فضای کار چیلرهای نوع آب خنک و مشخصات فنی آنها نوشته شده است:

طرز کار چیلر آب خنک با ویدیو آموزشی

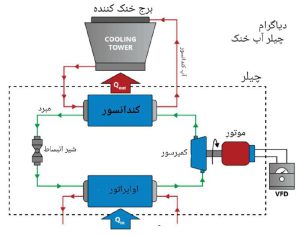

چیلر تراکمی آب خنک از آب برای تولید سرمایش استفاده می کند، چیلرهای آب‌ خنک مشابه سایر چیلرها از چهار قسمت اصلی شامل اواپراتور، کمپرسور، کندانسور و شیر انبساط تشکیل شده‌اند که هرکدام فرآیندهای ترمودینامیکی خاص خود را انجام می‌ دهند. این چرخه خنک سازی در چهار مرحله انجام میشود:

مرحله در اواپراتور: آب گرم که نیاز به سرد شدن دارد، وارد بخش اواپراتور می شود و در این بخش گرمای آب جذب شده و مایع مبرد تبدیل به گاز می گردد در نتیجه آب سرد از چیلر خارج شده و به سمت فن کویل  و سایر سیستم های سرمایشی منتقل می شود.

مرحله دوم در کمپرسور: در این مرحله در کمپرسور، حجم گاز مبرد کاهش یافته و دمای آن افزایش می‌ یابد. این کار باعث می‌شود تا مبرد برای ادامه سیکل تبرید آماده شود.

مرحله سوم در کندانسور: در این بخش گرمای مبرد در کندانسور به آب منتقل می‌ شود. آب، گرمای مبرد را جذب کرده و دمای آن کاهش پیدا می کند سپس این آب به برج خنک‌ کننده (کولینگ تاور) فرستاده می‌ شود تا گرمای اضافی را از دست دهد و دوباره خنک شود.

مرحله چهارم در شیر انبساط: در این مرحله، فشار مبرد کاهش می یابد و به حالت مخلوطی از مایع و گاز می شود. این تغییر فشار باعث کاهش دمای مبرد شده و به اواپراتور برگشت داده می‌شود تا سیکل تبرید دوباره آغاز شود.

مشخصات فنی چیلر آب خنک

چیلرهای آب‌ خنک از کندانسورهای پوسته و لوله استفاده می‌کنند که به دلیل راندمان بالای انتقال حرارت و توانایی کار در فشارهای بالا، انتخاب مناسبی برای این سیستم‌ها هستند. کمپرسورهای مورد استفاده در این چیلرها بسته به نیاز و ظرفیت، از نوع اسکرو، سانتریفیوژ یا رفت‌ و برگشتی انتخاب می‌شوند که هرکدام ویژگی‌های خاص خود را در زمینه راندمان کار و سازگاری دارند.

این چیلرها معمولا از گازهای مبرد متداول مانند R134a یا R410a استفاده می‌کنند و راندمان انرژی (COP) بالایی دارند. با وجود راندمان بالا، نیاز به برج خنک‌کننده و تجهیزات جانبی مانند پمپ‌ های گردش آب، از الزامات این نوع سیستم‌ها است که باید در طراحی و نصب مدنظر قرار گیرد. همچنین قیمت چیلر در این دسته‌ بندی بر اساس توان عملیاتی و ویژگی‌های فنی تعیین می‌گردد.

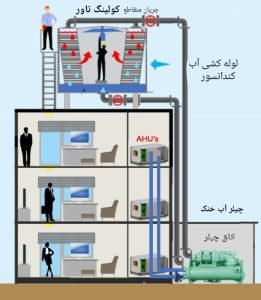

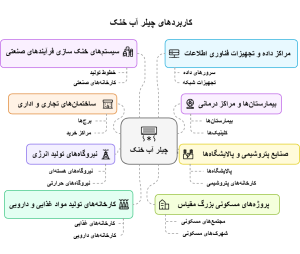

کاربرد های چیلر تراکمی آب خنک

چیلر تراکمی آب‌ خنک به دلیل راندمان بالا، پایداری در عملکرد و توانایی تأمین سرمایش در ظرفیت‌ های بالا، در پروژه‌ های مختلف کاربرد دارند. این دستگاه‌ ها با بهره‌گیری از آب برای خنک‌ سازی در شرایط اقلیمی گرم و پروژه‌های بزرگ کارایی بالایی دارند:

• ساختمان‌های تجاری و اداری بزرگ (برج‌ها و مراکز خرید)
• بیمارستانها و مراکز درمانی
• صنایع پتروشیمی و پالایشگاه‌ ها
• نیروگاه‌ های تولید انرژی
• کارخانه‌ های تولید مواد غذایی و دارویی
• پروژه‌ های مسکونی بزرگ‌ مقیاس
• سیستم‌ های خنک‌ سازی فرآیند های صنعتی
• مراکز داده و تجهیزات فناوری اطلاعات

استفاده از چیلرهای آب‌خنک به شرط وجود تأمین آب کافی برای سیستم ممکن است. این چیلرها برای تأسیسات با ظرفیت بالا یا متوسط که دسترسی مناسب به آب دارند و با مشکل کمبود آب روبه‌رو نیستند، مناسب هستند. با این حال، در شهرهای مرطوب استفاده از این نوع چیلرها توصیه نمی‌شود.

نکات مهم در نگهداری چیلر آب خنک

در نگهداری چیلر آب‌ خنک، توجه به نکات مهم می‌تواند به افزایش عمر مفید دستگاه و کاهش هزینه‌ های تعمیرات کمک کند. نگهداری صحیح نه تنها کارایی سیستم را بهینه می‌ کند بلکه باعث صرفه‌ جویی در مصرف انرژی نیز می‌ شود. نکات مهم در نگهداری و هزینه نگهداری چیلر تراکمی آب‌ خنک موارد زیر هستند:

1. بررسی و تمیز کاری کندانسور

کندانسور پوسته و لوله به دلیل تماس مستقیم با آب، مستعد رسوب‌ گذاری و گرفتگی است. تمیز کاری منظم لوله‌ ها با استفاده از تجهیزات خاص یا مواد شیمیایی مناسب می‌ تواند عملکرد دستگاه را حفظ کرده و از کاهش راندمان جلوگیری کند. عدم رسیدگی به کندانسور ممکن است منجر به افزایش مصرف انرژی و خرابی دستگاه شود.

 بیشتر بخوانید:  کندانسور چیست و چه کاربردی در سیستم های تهویه مطبوع دارد؟

2. پایش کیفیت آب برج خنک‌ کننده

کیفیت آب برج خنک‌ کننده تأثیر مستقیمی بر عملکرد و عمر چیلر دارد، استفاده از سیستم‌ های تصفیه آب برای کنترل سختی، جلوگیری از رشد میکروبی و حذف رسوبات الزامی است. آزمایش‌ های دوره‌ای آب و استفاده از مواد شیمیایی مناسب مانند بایوساید (Biocide) می‌ تواند از تشکیل رسوب و خوردگی جلوگیری کند.

3. سرویس و نگهداری کمپرسور

کمپرسور به‌ عنوان قلب چیلر نیازمند بررسی‌های منظم برای شناسایی مشکلات احتمالی مانند نشتی مبرد یا خرابی قطعات مکانیکی است. سرویس‌ های دوره‌ای شامل تعویض روغن و بررسی لرزش‌ ها و صداهای غیر عادی از خرابی‌های پرهزینه جلوگیری می‌ کند.

4. بررسی سیستم کنترلی و الکتریکی

سیستم کنترلی چیلر شامل سنسورها، ترموستات‌ ها و تجهیزات الکتریکی است که باید به طور دوره‌ای بررسی شوند. اطمینان از صحت عملکرد این تجهیزات برای پیشگیری از نوسانات دما و عملکرد غیربهینه بسیار ضروری است.

5. برنامه‌ ریزی دوره‌ ای برای سرویس‌ ها

برنامه‌ های نگهداری باید به‌صورت منظم و با توجه‌ به توصیه‌ های تولیدکننده تنظیم شوند. این سرویس‌ها شامل بازرسی کلی اجزا، تمیزکاری، تعویض قطعات مصرفی و بررسی عملکرد دستگاه در شرایط مختلف است. پیگیری منظم این برنامه‌ها از خرابی‌های ناگهانی و توقف سیستم جلوگیری می‌کند.

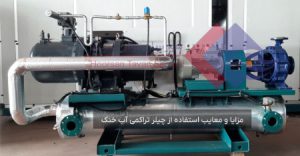

مزایا و معایب چیلر تراکمی آب خنک

چیلرهای آبی از نظر مصرف انرژی نسبت به سایر سیستم‌ های سرمایشی کارایی بالاتری دارند. این سیستم‌ها در شرایط مختلف عملکرد بهینه‌ و مصرف کم انرژی دارند. موارد ذیل از جمله کلیدی‌ ترین ویژگی‌ های مثبت و منفی چیلر تراکمی آب خنک هستند:

مزایای چیلر تراکمی آب خنک

• راندمان بالا در تولید سرمایش
• عملکرد پایدار در محیط‌های گرم
• قابلیت استفاده در ظرفیت‌های بزرگ
• عمر طولانی و دوام بالا
• کنترل دقیق دما

معایب چیلر تراکمی آب خنک

• نیاز به برج خنک‌کننده و مصرف آب
• هزینه اولیه و نگهداری بالاتر
• فضای موردنیاز بیشتر
• حساسیت به کیفیت آب
• پیچیدگی در نصب و راه‌اندازی

 پیشنهادی:  قیمت چیلر 35 تن و کاربرد آن

نکات مهم در خرید چیلر آب خنک

خرید چیلر آب خنک یکی از تصمیمات اساسی برای تأمین سرمایش در پروژه‌های صنعتی و ساختمانی است. این سیستم‌ها به دلیل راندمان بالا و توانایی مدیریت بارهای سنگین، انتخابی مناسب برای کاربردهای متنوع هستند. با این‌ حال انتخاب یک چیلر آبی مناسب نیازمند بررسی دقیق مشخصات فنی، نیازهای پروژه و هزینه‌ های مرتبط است.

1. ظرفیت سرمایشی مناسب

یکی از اولین نکاتی که باید در خرید چیلر آب خنک در نظر گرفته شود، تعیین ظرفیت سرمایشی موردنیاز است. این ظرفیت بر اساس بار حرارتی ساختمان یا فرآیند صنعتی تعیین می‌شود و واحد آن تن تبرید است. محاسبه دقیق ظرفیت نه‌تنها از خرید دستگاهی با ظرفیت کم که توان پاسخگویی به نیاز را ندارد جلوگیری می‌کند، بلکه مانع هزینه اضافی برای دستگاهی با ظرفیت بیش از نیاز نیز می‌شود. برای این کار بررسی دقیق نقشه‌ های مهندسی، شرایط اقلیمی و نوع کاربری الزامی است.

2. نوع کمپرسور

عملکرد کمپرسور تاثیر مستقیمی بر راندمان و مصرف انرژی دستگاه دارد؛ کمپرسورهای اسکرو، سانتریفیوژ، رفت‌ و برگشتی هرکدام ویژگی‌ های خاص خود را دارند. کمپرسورهای اسکرو برای بارهای متغیر مناسب‌ هستند و راندمان بالایی دارند. کمپرسورهای سانتریفیوژ به دلیل طراحی ساده‌ و قابلیت کار در ظرفیت‌ های بالا برای پروژه‌های بزرگ توصیه می‌ شوند. (اگر درباره کمپرسورها نمیدانید پیشنهاد میکنیم به صفحه کمپرسور چیست مراجعه کنید و اطلاعات کامل و دقیق درباره نحوه کار هر کدام از کمپرسورهای نام برده شده بدست آورید).

3. نوع مبرد

مبرد به عنوان یک سیال واسطه برای جذب و انتقال حرارت در سیستم تبرید تراکمی استفاده می‌ شود. مبردهایی مانند R134a و R410a به دلیل پایداری و تأثیر کمتر بر محیط‌ زیست انتخاب مناسبی هستند. علاوه بر این مطمئن شوید که مبرد انتخابی با استانداردهای محیط زیستی منطقه شما سازگار باشد.

4. راندمان انرژی

راندمان انرژی یا ضریب عملکرد (COP) یکی از شاخص‌ های کلیدی برای سنجش بهره‌ وری دستگاه است. چیلرهایی با COP بالا مصرف انرژی کمتری دارند و در بلندمدت هزینه‌ های عملیاتی را کاهش می‌ دهند. بررسی راندمان در شرایط مختلف عملکرد مانند بار کامل و بار جزئی، به انتخاب بهتر کمک می‌کند.

5. نیاز به تجهیزات جانبی

چیلرهای آب خنک نیاز به برج خنک‌ کننده، پمپ‌ های گردش آب و لوله‌ کشی مناسب دارند. بررسی شرایط سایت برای نصب این تجهیزات و تأمین آب موردنیاز برج خنک‌ کننده بسیار مهم است همچنین فضای موردنیاز برای نصب این تجهیزات باید به دقت محاسبه شود.

6. کیفیت ساخت و برند

برندهای معتبر معمولا از قطعات با کیفیت بالا استفاده می‌ کنند و خدمات پس از فروش مناسبی ارائه می‌ دهند. علاوه بر این بررسی تجربه دیگر مشتریان و مطالعات موردی از پروژه‌های مشابه می‌ تواند دید بهتری درباره انتخاب برند بدهد.

7. هزینه‌ های نگهداری و تعمیرات

هزینه‌ های نگهداری و تعمیرات بخش مهمی از هزینه‌ های طول عمر دستگاه را تشکیل می‌ دهند. بررسی قابلیت دسترسی به قطعات یدکی، نیاز به سرویس دوره‌ای و پیچیدگی تعمیرات می‌ تواند از هزینه‌ های غیرمنتظره جلوگیری کند.

 پیشنهادی:  مراحل نصب چیلر آب خنک

مصرف برق چیلر تراکمی آب خنک

مصرف برق چیلرهای آب خنک به عوامل متعددی بستگی دارد که شامل ظرفیت دستگاه، نوع کمپرسور، راندمان انرژی (COP) و شرایط عملیاتی است. چیلرهای آب خنک به دلیل استفاده از آب برای دفع حرارت در کندانسور نسبت به چیلرهای هوا خنک مصرف برق کمتری دارند. این کاهش مصرف برق به دلیل انتقال حرارت کارآمدتر در کندانسورهای آب‌ خنک است که به کاهش بار کاری کمپرسور کمک می‌کند.

عوامل مؤثر بر مصرف برق آن بدین شرح است:

• ظرفیت سرمایشی

هرچه ظرفیت چیلر بیشتر باشد (بر حسب تن تبرید)، مصرف برق آن نیز افزایش می‌ یابد. مصرف برق معمولا بر حسب کیلووات بر تن تبرید (kW/ton) بیان می‌ شود و برای چیلرهای آب‌ خنک معمولاً بین 0.5 تا 0.7 کیلووات بر تن تبرید است.

• تاثیر نوع کمپرسور در مصرف برق

کمپرسورهای اسکرو و سانتریفیوژ راندمان بالاتری دارند و مصرف انرژی کمتری در مقایسه با کمپرسورهای رفت‌ و برگشتی دارند. کمپرسورهای سانتریفیوژ به‌ ویژه در ظرفیت‌ های بالا بسیار بهینه عمل می‌ کنند.

• راندمان انرژی

هرچه COP بالاتر باشد، چیلر با مصرف انرژی کمتر سرمایش بیشتری تولید می‌ کند. چیلرهای آب‌ خنک با COP بین 5 تا 7 در مقایسه با سایر سیستم‌ها انرژی کمتری مصرف می‌ کنند.

• شرایط محیطی و بار حرارتی

عملکرد در بار کامل یا بار جزئی بر مصرف برق تأثیر دارد، چیلرهایی که برای بار جزئی طراحی شده‌اند در شرایط غیر اوج مصرف، انرژی کمتری خواهند داشت.

 بیشتر بخوانید:  تفاوت چیلر هوا خنک و آب خنک

چیلر تراکمی آب خنک در تهویه هورسان

چیلر تراکمی آب‌ خنک با راندمان بالا، ظرفیت گسترده و قابلیت عملکرد در شرایط اقلیمی سخت، به یک انتخاب بی‌ رقیب در صنایع و ساختمان‌ های بزرگ تبدیل شده است اما موفقیت در بهره‌برداری از این چیلرها تنها با انتخاب صحیح، طراحی مناسب زیرساخت‌ ها و نگهداری اصولی ممکن می‌ شود. در نتیجه چیلر آب‌ خنک نه‌ تنها سرمایش را به شکلی مطلوب و بهینه فراهم می‌ کند بلکه با مدیریت دقیق منابع، راهی به‌ سوی پایداری و کاهش هزینه‌ های بلندمدت باز می‌ کند.

سوالات متداول کاربران (FAQ)

سوالاتی که معمولا کاربران از کارشناسان ما درباره چیلر های آبی می‌پرسند، به شرح موارد زیر است:

1. چرا کندانسور پوسته و لوله در چیلرهای آب خنک استفاده می‌ شود؟

کندانسور پوسته و لوله در چیلرهای آب‌ خنک به دلیل بهره‌ وری بالای انتقال حرارت و توانایی کار در فشارهای بالا انتخاب می‌ شود. این طراحی امکان تبادل حرارتی مؤثر بین مبرد داغ و آب خنک را فراهم می‌ آورد، که باعث افزایش کارایی سیستم می‌شود.

2. چیلر آب‌ خنک برای چه ظرفیت‌ هایی مناسب است؟

چیلرهای آب‌ خنک معمولا برای ظرفیت‌های متوسط تا بسیار بالا (از 50 تن تبرید تا چند هزار تن تبرید) مناسب هستند. این سیستم‌ها به دلیل عملکرد بهینه در مقیاس‌ های بزرگ، در ساختمان‌ ها و پروژه‌ های صنعتی بزرگ به کار می‌ روند.

3. آیا کیفیت آب برج خنک‌ کننده مهم است؟

کیفیت آب برج خنک‌ کننده برای عملکرد بهینه چیلر بسیار مهم است. آب با کیفیت پایین می‌تواند باعث رسوب‌گذاری در کندانسور شده و راندمان سیستم را کاهش دهد. همچنین رسوب‌ها می‌توانند منجر به خرابی‌های زودهنگام و افزایش هزینه‌های تعمیرات شوند.

4. چیلر آب‌ خنک در چه شرایط اقلیمی بهترین عملکرد را دارد؟

چیلرهای آب‌ خنک در شرایط اقلیمی با دمای محیط بالا و دسترسی کافی به آب بهترین عملکرد را دارند. در این شرایط، کندانسور آبی به دلیل توانایی بالا در انتقال حرارت نسبت به کندانسور هوایی کارایی بهتری دارند.
